Détails du produit
Lieu d'origine: LA CHINE
Nom de marque: AFK
Certification: CE
Numéro de modèle: la BV
Conditions de paiement et d'expédition
Quantité de commande min: 1~9
Prix: Negotiable
Détails d'emballage: Emballage d'Expotrt
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000set/sets par semaine
Matériel: |
Acier inoxydable, SS304 |
Taille gauche: |
1/8" 1/4" 3/8" 1/2 », 1/4" |
Pression: |
Basse pression, haute pression, 3000PSI |
Médias: |
Gaz |
Taille: |
3/4", 1/4" TNP |
Couleur: |
couleur inoxydable |
Matériel de corps: |
Acier inoxydable |
Connexion: |
Fileté, adaptez aux besoins du client par la demande de dessin des clients |
Type de valve: |
manière 2 |
Matériel: |
Acier inoxydable, SS304 |
Taille gauche: |
1/8" 1/4" 3/8" 1/2 », 1/4" |
Pression: |
Basse pression, haute pression, 3000PSI |
Médias: |
Gaz |
Taille: |
3/4", 1/4" TNP |
Couleur: |
couleur inoxydable |
Matériel de corps: |
Acier inoxydable |
Connexion: |
Fileté, adaptez aux besoins du client par la demande de dessin des clients |
Type de valve: |
manière 2 |
Caractéristiques
Les poignées noires avec la flèche indiquent le sens d'écoulement comme norme ; le métal manipule pour l'option
Le boulon de emballage permet l'ajustement de emballage facile
Écoulement bidirectionnel montable de panneau. la boule de flottement Micro-de finition assure la preuve de fuite coupée
Connexions d'extrémité disponibles avec l'extrémité de tube d'AFK, le fil femelle et masculin de BSPT ou de TNP
Caractéristiques
Robinet à tournant sphérique "Marche/Arrêt" de service avec le modèle de 2 manières
Robinet à tournant sphérique de service d'aiguillage avec le modèle de 3 manières
Matériel de corps en acier inoxydable SS316/316L
Le maximum a permis la pression d'utilisation : 50kg, 3000psig, 6000psig et 10000psig
Avec le joint circulaire de Viton
l'usine 100% a examiné
Caractéristiques de matériau du siège
Ptfe
Matériau du siège commun utilisé dans beaucoup des robinets à tournant sphérique. Approprié à presque toutes les applications.
TFM1600
PTFE modifié. Excellent matériau du siège pour des applications de pureté. Matériel résiduel très bas lors du fonctionnement.
Rapport inférieur de déformation que PTFE, mais estimation à haute pression et de la température que PTFE. Égal de résistance chimique au matériel de PTFE.
Coup d'oeil
Excellent matériau du siège pour les applications à haute pression et à hautes températures. Excellente résistance chimique. Peut être employé sans interruption en eau chaude ou vapeur sans perte permanente dans les propriétés physiques. De haute résistance pour l'environnement et la haute pression hostiles.
Description de produit

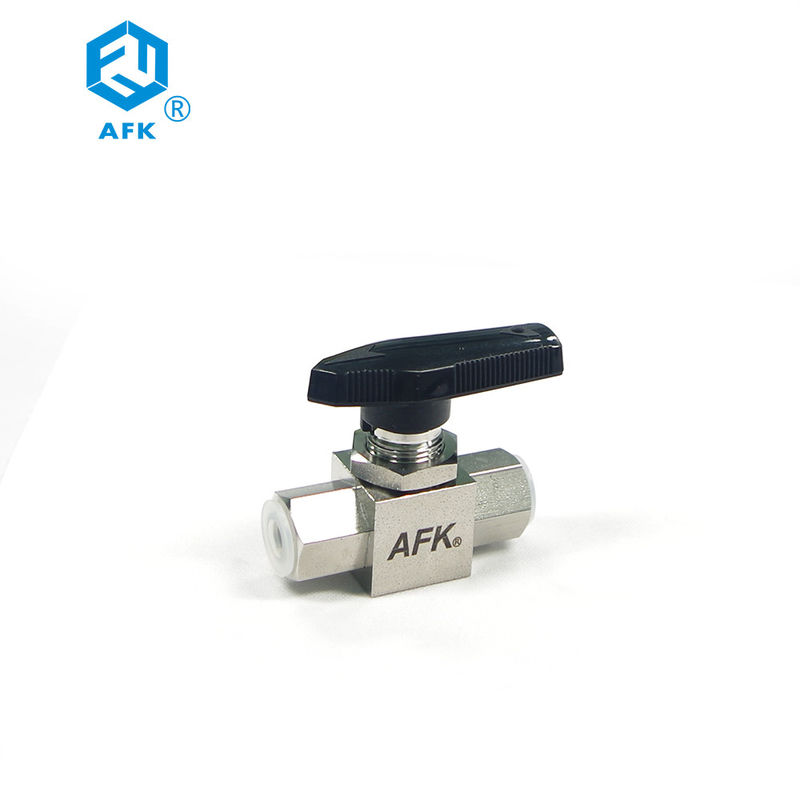

| Nom de produit | Valve de Mini Instructment High Pressure Ball |
| Matériel | acier inoxydable |
| Couleur | nickel blanc |
| Norme | Gigaoctet |
| Pression | 1000psi, 3000psi, 6000psi |
| La température | 121℃ |
| Fil | LE CCR, TNP, BSP |
| Type | Conn. /Size | Orifice |
Dimensions (millimètres)
|
|||||||||
| Admission/débouché | Millimètre | Dans. | B | C | D | E | F | Taille de trou de panneau | Max Panel Thickness | |||
|
EXTRÉMITÉ DE TUBE D'AFK
|
Partiel | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2 » | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| Métrique | 6mm | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
| 8mm | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 10mm | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 12mm | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 14mm | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 15mm | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 16mm | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 18mm | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 20mm | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 22mm | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| FIL MASCULIN | Partiel | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 58,4 | 29,2 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2 » | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| FIL MASCULIN | Partiel | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 57,0 | 28,0 | 40,0 | 12,0 | 75 | 45 | 15,8 | 7,0 | ||
| 1/2 » | 10,0 | 0,39 | 64,0 | 32,0 | 42,3 | 43,5 | 75 | 45 | 15,8 | 6,0 | ||
| 3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
Toutes les dimensions sont dans les millimètres à moins que spécifiques.
Les dimensions montrées sont sujettes pour la référence seulement et au changement.
Pour d'autres connexions. Entrez en contact svp avec le représentant de commerce d'Afk.
| Article | Description de partie | Quantité. | Matériel |
| 1 | Poignée | 1 | Nylon |
| 2 | Vis de réglage de poignée | 1 | Chrome a plaqué l'acier |
| 3 | Tige | 1 | SS316/316L |
| 4 | Boulon de emballage | 1 | SS316/316L |
| 5 | Emballage de glande | 2 | TFM1600 |
| 6 | Joint circulaire de tige | 1 | Viton |
| 7 | Écrou de panneau | 1 | SS304 |
| 8 | Corps | 1 | CF8M |
| 9 | Boule | 1 | SS316/316L |
| 10 | Seat | 2 | TFM1600 |
| 11 | Joint circulaire de corps | 2 | Viton |
| 12 | Monture | 2 | SS316/316L |
| C | 3 | LA BV | S6- | 02 | A | 5k | |
| CLASSIFICATION | TYPE DE PRODUIT | TYPE DE VALVE | MATÉRIEL | TAILLE (PARTIELLE) | TAILLE (MRTRIC) | TYPE DE CONNEXION | MAX.WORKINGPRESSURE |
| C : VALVE | 3:3PC | BVL : BOULE VAVE DE CASTIG | S6 : SS316 | 02 : 1/8" | 6 : 6mm | : EXTRÉMITÉ D'AFKTUBE | 5k : 50kg |
| 04 : 1/4" | 8 : 8mm | M. : FIL DU MÂLE BSPT | |||||
| 06 : 3/8" | 10 : 0mm | Franc : FIL FEMELLE DE BSPT | |||||
| 08 : 1/2 » | 12h12 millimètre | Manganèse : FIL DU MÂLE TNP | |||||
| 0.12:3/4 » | 14h14 millimètre | F-N : FIL FEMELLE DE TNP | |||||
| 16h16 millimètre | |||||||
| 18h18 millimètre | |||||||
| 20h20 millimètre | |||||||
| 22h22 millimètre | |||||||
