Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: CE
Numéro de modèle: R11
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: Negotiable
Détails d'emballage: Emballage d'Expotrt
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000pc
Matériel: |
Acier inoxydable, SS304/SS316L, 316 |
Garantie: |
1 an |
Débouché: |
0~25,0~50,0~100,0~250,0~500psig |
Cv: |
0,08 |
Admission: |
500,3000psig |
La température applicable: |
-40℃~230℃ |
Matériel: |
Acier inoxydable, SS304/SS316L, 316 |
Garantie: |
1 an |
Débouché: |
0~25,0~50,0~100,0~250,0~500psig |
Cv: |
0,08 |
Admission: |
500,3000psig |
La température applicable: |
-40℃~230℃ |

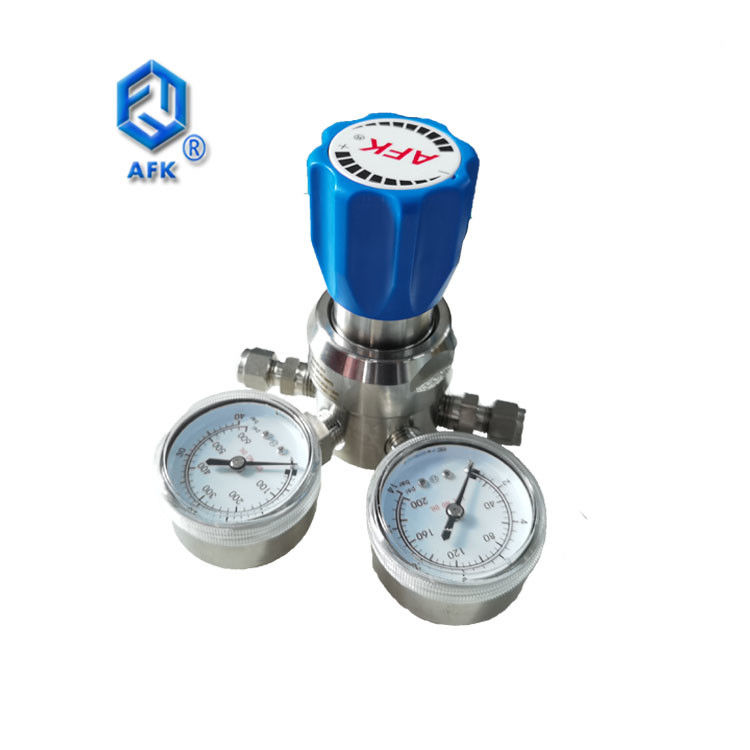

Le régulateur de pression d'acier inoxydable de la série R11 est le diaphragme en une seule étape, sortie inoxydable de diaphragme de structure de vide. Il a la structure réduisant la pression de piston, la pression constante de débouché, principalement utilisées pour la pression élevée d'entrée, appropriées au gaz épuré, au gaz corrosif etc.
| CARACTÉRISTIQUES DE CONCEPTION | APPLICATIONS TYPIQUES |
| En une seule étape réduisez la structure | Laboratoire |
| Utilisez le dur-joint entre le corps et le diaphragme | Chromatographe en phase gazeuse |
| Fil de corps : 1/4" TNP (F) | Laser à gaz |
| Facile à balayer à l'intérieur du corps | Autobus de gaz |
| Intérieur de maille de filtre | Huile et undustry chimique |
| Panneau montable ou fixé au mur | Instrumentation examinée |
| R11 | L | B | B | D | G | 00 | 02 | P |
| Article | Matériel de corps | Trou de corps | Pression d'admission |
Débouché Pression |
Indicateur de pression |
Admission taille |
Débouché taille |
Marque |
| R11 | L : 316 | D : 3000 livres par pouce carré | F : 0-500psig | G : Mesure de MPA | ″ DE 00:1/4 TNP (F) | ″ DE 00:1/4 TNP (F) | P : Support de panneau | |
| B : Laiton | B | E : 2200 livres par pouce carré | G : 0-250psig | P : Psig/mesure de barre | ″ DE 01:1/4 TNP (M) | ″ DE 01:1/4 TNP (M) | R : Avec la soupape de sécurité | |
| D | F : 500 livres par pouce carré | K : 0-50pisg | W : Aucune mesure | 23 : CGGA330 | ″ OD de 10:1/8 | N : L'aiguille mettent bas | ||
| G | L : 0-25psig | 24 : CGGA350 | ″ OD de 11:1/4 | D : Valve de Diaphregm | ||||
| J | 27 : CGGA580 | ″ OD de 12:3/8 | ||||||
| M | 28 : CGGA660 | 15:6mm OD | ||||||
| 30 : CGGA590 | 16:8mm OD | |||||||
| 52 : G5/8 ″ - RHÉSUS (F) | ||||||||
| 63 : W21.8-14H (F) | ||||||||
| 64 : W21.8-14LH (F) |
| SPÉCIFICATIONS | |
| Pression d'admission maximum : | 500,3000psi |
| Pression de débouché : | 0~25,0~50,0~100,0~250, 0~500 psig |
| Pression de preuve : | 1,5 fois de pression évaluée maximum |
| Tem fonctionnant : | -40℉~+446℉ (- 40℃~+230℃) |
| Taux de fuite : | 2*10-8 sec de l'atmosphère cc il |
| Cv : | 0,08 |
| MATÉRIEL | |
| Corps : | 316L, laiton |
| Toit : | 316L, laiton |
| Diaphragme : | 316L |
| Maille de filtre : | 316L (10U m) |
| Siège de valve : | PCTFE, PTFE, Vespel |
| À ressort : | 316L |
| Poteau réglementaire de disque de valve : | 316L |
