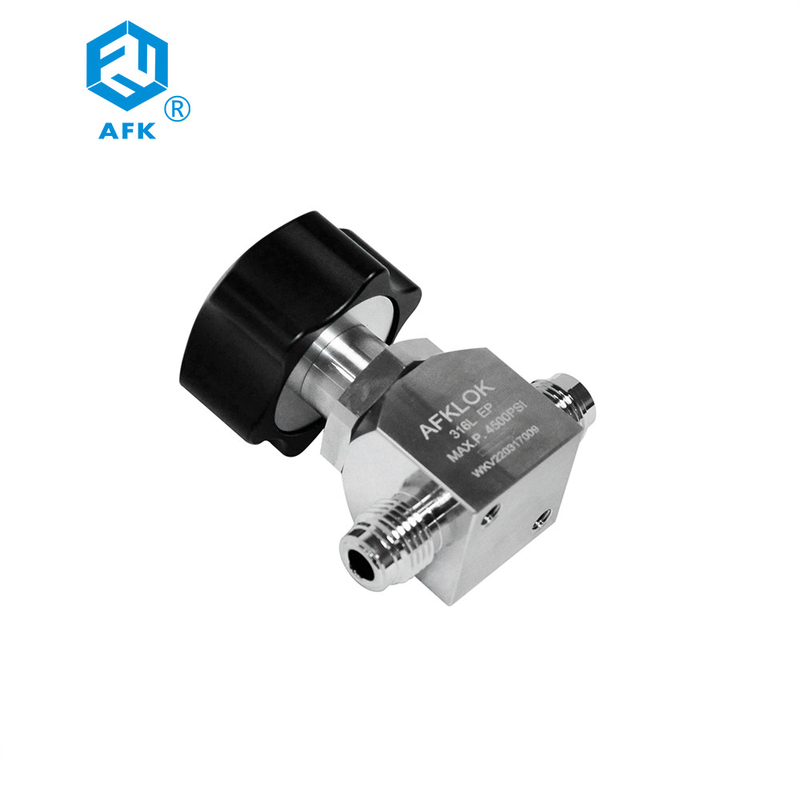

Haute pression actionnée pneumatique actionnée par manuel de soupape à diaphragme pour le grand écoulement
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | Acier inoxydable, SS316L | Médias | Gaz |
|---|---|---|---|
| Puissance | Manuel | Pression | Haute pression |
| Structure | Diaphragme | Application | Industriel |
| Standard ou non standard | Norme | Type | Type de diaphragme |
| Matériel de corps | Acier inoxydable | TAILLE | 1/4,1/2 |
| Nom de produit | Soupape à diaphragme actionnée manuelle | ||
| Surligner | Soupape à diaphragme actionnée pneumatique actionnée par manuel,Soupape à diaphragme actionnée pneumatique à haute pression,Soupape à diaphragme à haute pression de grand écoulement |
||
Description de produit
Pour grand le joint à haute pression d'acier inoxydable de vide de l'écoulement AFK le manuel a actionné la résistance à la corrosion de soupape à diaphragme
|
Caractéristiques de soupape à diaphragme actionnée manuelle 1. La pression d'utilisation maximum peut atteindre 31mpa 2. A entièrement enveloppé la conception de siège de valve, avec l'anti capacité supérieure d'expansion et de pollution 3. Le diaphragme d'alliage de cobalt de nickel a une longévité plus élevée et une résistance à la corrosion 4. La rugosité standard est Ra0 vingt-cinq le μ M (BA de catégorie), ou le μ M (catégorie de l'électropolissage Ra0 treize de PE) facultatif 5. Taux de fuite d'essai d'hélium < 1x10-9 DST cm3/S 6. Les actionneurs pneumatiques sont disponibles 7. La durée de vie de la valve pneumatique peut atteindre 100000 fois |
 |
Article | Description de partie | Matériel |
| 1 | poignée | En aluminium | |
| 2 | Déclencheur | En aluminium | |
| 3 | Tige de valve | 304 SOLIDES SOLUBLES | |
| 4 | Capot | S17400 | |
| 5 | Écrou de capot | 316 SOLIDES SOLUBLES | |
| 6 | Bouton | Laiton | |
| 7 | Diaphragme | Alliage de cobalt de nickel | |
| 8 | Siège de valve | PCTFE | |
| 9 | Corps de valve | 316L SOLIDES SOLUBLES |
| WV4H | |||||||
| 6L | LA TW | 4 | MR4 | Type exécutif | Processus de nettoyage | ||
| matériel de corps | LA TW : joint du tube SWL de pouce | 4:1/4 » | Type de débouché | Taille de débouché | poignée | Standard (BA de catégorie) | |
| 6L : 316L SOLIDES SOLUBLES | M. : Joint du fil masculin MCR | Mêmes que l'entrée | C : Normalement fermé pneumatique | O2 : Nettoyage de l'oxygène | |||
| 6LV : VARIÉTÉ 316L | Franc : Joint du fil femelle MCR | O : Normalement ouvert pneumatique | PE : Pureté ultra grande (catégorie de PE) | ||||
| 6LW : 316L VIM-VAR | TF : joint de pouce OD | ||||||
| Fns : Femelle de TNP | |||||||
| Données d'écoulement : ℃ d'Air@ 21℃ (70℉) Water@16 (60℉) | |||
| 1 | chute de pression de la barre maximum de pression atmosphérique (psig) | air (I/min) | l'eau (I/min) |
| 2 | 0.68(10) | 64 | 2,4 |
| 3 | 3.4(50) | 170 | 5,4 |
| 4 | 6.8(100) | 300 | 7,6 |
| numéro de commande de base | type et taille gauches | taille dedans. (millimètre) | |||
| B | C | L | |||
| WV4H-6L-TW4- | 1/4" - tube-W | 0,44 (11,2) | 0,3 (7,6) | 1,12 (28,6) | 1,81 (45,9) |
| WV4H-6L-FR4- | 1/4" - FA-MCR | 0,44 (11,2) | 0,86 (21,8) | 1,12 (28,6) | 2,85 (72,3) |
| WV4H-6L-MR4- | 1/4" - MA-MCR1/4 | 0,44 (11,2) | 0,58 (14,9) | 1,12 (28,6) | 2,24 (57,0) |
| WV4H-6L-TF4- | OD | 0,44 (11,2) | 0,70 (17,9) | 1,12 (28,6) | 2,54 (64,4) |
| numéro de commande de base | type et taille gauches | taille dedans. (millimètre) | ||||
| B | C | D | L | |||
| WV4H-6L-TW4- | 1/4" - tube-W | 0,44 (11,2) | 0,3 (7,6) | 1,12 (28,6) | 0,3 (7,6) | 1,74 (44,2) |
| WV4H-6L-TF4- | 1/4" OD | 0,44 (11,2) | 0,70 (17,9) | 1,12 (28,6) | 0,3 (7,6) | 2,54 (64,4) |
| WV4H-6L-FR4- | 1/4" - FA-MCR | 0,44 (11,2) | 0,86 (21,8) | 1,12 (28,6) | 0,86 (21,8) | 2,78 (70,6) |
| WV4H-6L-MR4- | 1/4" - MA-MCR1/4 | 0,44 (11,2) | 0,62 (15,7) | 1,12 (28,6) | 0,62 (15,7) | 2,24 (57,0) |
FAQ
Q. Êtes-vous fabricant ?
A. Oui, nous sommes fabricant.
Q.What est délai d'exécution ?
A.3-5days. 7-10 jours pour 100pcs
Q. Comment est-ce que je passe commande ?
A.You peut le commander d'Alibaba directement ou nous envoyer une enquête. Nous vous répondrons d'ici 24 heures
Q. Avez-vous des certificats ?
Nous avons le certificat de la CE.
Q. Quels matériaux avez-vous ?
l'alliage d'aluminium et passer le laiton au bichromate de potasse plaqué sont disponible. L'image montrée est de passer le laiton au bichromate de potasse plaqué. Si vous avez besoin de l'autre matériel, les pls nous contactent.
