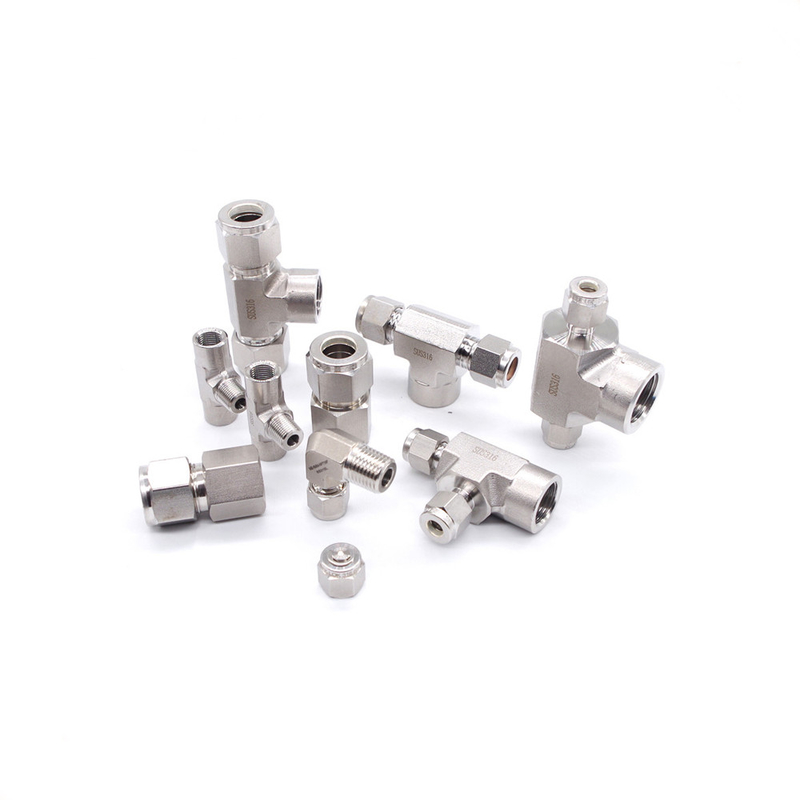

connecteur plactic pneumatique air-gaz de tuyau de 3 manières de laboratoire de projet
Tous les modèles
Formez l'instruction :
- Union droite, comme U, MC, TAF etc.
- coude de 90° : comme MOI, UE, EBW, Fe etc.
- T (pièce en t, manière 3) : comme MRT, char de bataille, UT, TA etc.
- Croix (manière 4) : comme UCR etc.
Instruction de connexion :
- Fil : Fil masculin de TNP, fil femelle de TNP, fil masculin de pinte, fil femelle de pinte.
- Olive : comme U, elle peut être directement reliée au tube.
- Soudé : comme une fin d'EBW.
- Tube : comme une fin de TAM.
Caractéristique :
- Toutes les garnitures de compression sont utilisées pour le gas ou le pétrole.
- À haute pression : 3000psi (206bar, 20.6MPa)
- La fuite très très basse, peut être négligeable.
- Longue durée de vie
| Métrique |
| Tube O.D |
Numéro de catalogue |
|
D |
E |
F |
G |
H |
J |
K |
| 3 |
UT-3-0 |
22,3 |
12,9 |
2 |
12 |
10 |
15,7 |
31,5 |
44,7 |
| 4 |
UT-4-0 |
25,4 |
13,7 |
3 |
12 |
12 |
18,8 |
37,6 |
50,8 |
| 6 |
UT-6-0 |
27,0 |
15,3 |
5 |
12 |
14 |
19,6 |
39,1 |
53,9 |
| 8 |
UT-8-0 |
29,9 |
16,2 |
6 |
14 |
17 |
22,4 |
44,7 |
59,7 |
| 10 |
UT-10-0 |
31,5 |
17,2 |
8 |
17 |
19 |
23,9 |
47,8 |
63,0 |
| 12 |
UT-12-0 |
36,0 |
22,8 |
10 |
22 |
22 |
25,9 |
51,8 |
72,0 |
| 14 |
UT-14-0 |
38,8 |
24,4 |
10 |
24 |
27 |
28,7 |
57,4 |
77,6 |
| 15 |
UT-15-0 |
38,8 |
24,4 |
11 |
24 |
27 |
28,7 |
57,4 |
77,6 |
| 16 |
UT-16-0 |
38,8 |
24,4 |
12 |
24 |
27 |
28,7 |
57,4 |
77,6 |
| 18 |
UT-18-0 |
38,8 |
24,4 |
14 |
27 |
30 |
29,7 |
59,4 |
79,5 |
| 20 |
UT-20-0 |
44,6 |
26,0 |
16 |
30 |
32 |
34,5 |
69,1 |
89,3 |
| 22 |
UT-22-0 |
44,6 |
26,0 |
18 |
30 |
32 |
34,5 |
69,1 |
89,3 |
| 25 |
UT-25-0 |
49,1 |
31,3 |
21 |
35 |
38 |
36,8 |
73,7 |
98,3 |
| Partiel |
| 1/16 |
UT-005-0 |
17,8 |
8,6 |
1 |
12 |
10 |
14,0 |
28,0 |
35,6 |
| 1/8 |
UT-01-0 |
22,4 |
12,7 |
2 |
12 |
10 |
15,8 |
31,4 |
44,8 |
| 3/16 |
UT-015-0 |
25,4 |
13,7 |
3 |
12 |
12 |
19,6 |
39,1 |
50,8 |
| 1/4 |
UT-02-0 |
27,0 |
15,2 |
5 |
12 |
14 |
22,4 |
44,8 |
54,0 |
| 3/8 |
UT-03-0 |
30,5 |
16,8 |
8 |
17 |
19 |
23,1 |
46,2 |
61,0 |
| 1/2 |
UT-04-0 |
36,0 |
22,8 |
10 |
22 |
22 |
26,0 |
52,0 |
72,0 |
| 5/8 |
UT-05-0 |
38,9 |
24,4 |
12 |
24 |
27 |
28,7 |
57,4 |
77,8 |
| 3/4 |
UT-06-0 |
40,0 |
26,0 |
15 |
27 |
30 |
29,7 |
59,4 |
80,0 |
| 1 |
UT-08-0 |
49,0 |
31,2 |
21 |
35 |
38 |
36,8 |
73,6 |
98,0 |
FAQ
Q1. Quels produits pouvez-vous fournir ?
Re : Garnitures de compression (connexions), garnitures hydrauliques, garnitures de tube, robinets à tournant sphérique, soupapes à pointeau etc.
Q2. Pouvez-vous faire les produits basés sur nos demandes, telles que la taille, connexion, fil, forme et ainsi de suite ?
Re : Oui, nous avons éprouvé l'équipe techincal et pouvons concevoir et fabriquer les produits selon vos conditions.
Q3. Que diriez-vous de la qualité et du prix ?
Re : La qualité est très bonne. Le prix n'est pas bas mais assez raisonnable à ce niveau de qualité.
Q4. Pouvez-vous fournir des échantillons pour examiner ? Pour libre ?
Re : Naturellement, vous pouvez prendre plusieurs pour examiner premièrement. Votre côté supportera le coût dû à sa valeur élevée.
Q5. Pouvez-vous actionner des ordres d'OEM ?
Re : Oui, l'OEM est soutenu bien que nous ayons également notre propre marque ayons appelé AFK.
Q6. Pour quelles méthodes de paiement a choisi ?
Re : Pour la commande, le Paypal 100%, le Western Union et le T/T à l'avance. Pour l'achat en vrac, le 50%T/T, Western Union, L/C comme dépôt, et solde de 50% payé avant expédition.
Q7. Que diriez-vous de du délai d'exécution ?
Re : Habituellement, le délai de livraison est de 5-7 jours ouvrables pour l'échantillon, 7-10 jours ouvrables pour la production en série.
Q8. Comment embarquerez-vous les marchandises ?
Re : Pour un peu, exprès international est employé en grande partie comme DHL, Fedex, UPS, TNT. Pour le grand nombre, par avion ou par la mer. En outre, vous pouvez également avoir votre propre sélection d'expéditeur les marchandises et arranger l'expédition.
Guide d'achat
Mon cher ami, si vous voulez connaître plus d'informations sur nos produits, m'envoient avec bonté l'enquête ou email, nous vous répondrons d'ici 24 heures !
Veuillez fournir les paramètres suivants dans votre enquête autant que possible :
1. Forme : union droite, coude de 90°, T (3 manière), croix (manière 4)
2. Connexion : Filetage masculin de TNP, filetage femelle de TNP, olive, soudée, tube
3. Matériel : SS316, SS304
4. Médias : pour quel fluide est employé ? Gaz, pétrole ?
5. Pression d'utilisation réelle
6. Quantité
Veuillez décrire de ce qu'un peu les garnitures vous ont besoin, puis nous pouvons t'envoyer le modèle et la citation précis. Par exemple, le coude de 90 degrés, une extrémité est le fil masculin de TNP, l'autre est double olive (directement reliée au tube), le gaz d'hydrogène, 1500psi, 3000pcs.
