Détails du produit
Lieu d'origine: LA CHINE
Nom de marque: AFK
Certification: PCE
Numéro de modèle: R11
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: négociable
Détails d'emballage: En bois
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 500pc
Matériel: |
Acier inoxydable, laiton, SS304 |
Taille gauche: |
1/4" |
Médias: |
Gaz |
Taille: |
1/4" TNP |
Matériel: |
Acier inoxydable, laiton, SS304 |
Taille gauche: |
1/4" |
Médias: |
Gaz |
Taille: |
1/4" TNP |
Application de produit
Il est appliqué au terminal du gazoduc, facile à utiliser et commande l'écoulement de gaz. La pression maximum d'entrée peut atteindre 20.7mpa (3000psi), résistance à la corrosion, essai d'ensemble d'atelier, appropriés propres pour le laboratoire, l'analyse de gaz et tout autre usage de grande pureté de gaz.
Matériaux structurels
| Matrice de réducteur : | acier inoxydable |
| Siège de valve : | Unité centrale, PTFE, PCTFE |
| Connexion d'entrée d'air de panneau : | 1 / 4" AFK, 1/4" FSR, 1/2 “FSR |
| Connexion de débouché de panneau : | 1 / 4" AFK, 1/4" FSR |
| Corps de soupape à diaphragme : | acier inoxydable |
Caractéristiques structurelles

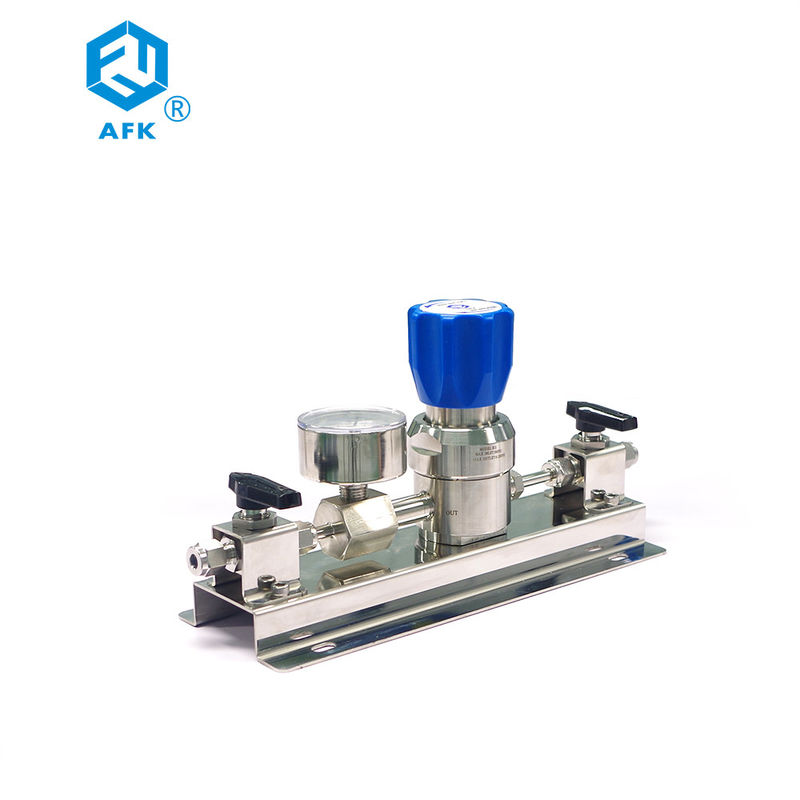

La valve est équipée du réducteur de pression R11 et du robinet à tournant sphérique à haute pression
L'essai de pression et l'essai d'étanchéité sont effectués pour la canalisation
Fixé au mur, facile à utiliser. La sécurité est garantie
Le réducteur et la canalisation de pression ont été soumis à l'essai de pression et à l'essai d'étanchéité
2' indicateur de pression d'acier inoxydable, a lu clairement
paramètre technique
| Pression de prise maximum : | 3000,2200psi |
| Pression maximum de débouché : | 25, 50,100,150,250psi |
| La température fonctionnante : | - ℃ 40 | ℃ 230 |
| Écoulement : | voir le curveLeakage d'écoulement |
| taux de réducteur de pression : | 2x10-8 atm.cc/sec il |
| Cv : | 0,14 |
Guide de commande
| WL4 2 1 S H 5 1 - N2 | |||||||
| Série type de débouché Type d'interface d'admission corps pression de nput pression de débouché Mesure Options de gaz | |||||||
| Wl4 : tube équipé réduisant la pression secondaire terminal |
joint de pagoda de 1:6mm swagelok de 2:1/4 » joint de pagoda de 3:8mm swagelok de 4:3/8 » joint de pagoda de millimètre de 5h10 6 : swagelok de 1/2 » 7 : Autre |
soudure de 1:1/4 » soudure de 3:3/8 » 5 : soudure de 1/2 » swagelok de 7:1/4 » swagelok de 8:3/8 » 9 : swagelok de 1/2 » 10 : Autre |
S : acier inoxydable C : Barss |
H : 1000psi M : 500psi L : 300psi O : Autre |
1h25 livre par pouce carré 2h50 livre par pouce carré 3:100psi 4:150psi 5:250psi 6 : Autre |
1 : MPA 2 : Barre/livre par pouce carré 3 : livre par pouce carré/Kpa 4 : Autre |
Blanc : aucune marque de gaz N2 : Azote O2 : l'oxygène H2 : hydrogène C2H2 : acétylène CH4 : méthane L'AR : l'argon IL : hélium AIR : air |
