Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: CE
Numéro de modèle: NV33
Conditions de paiement et d'expédition
Quantité de commande min: 1~10
Prix: négociable
Détails d'emballage: Emballage d'Expotrt
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 3000pc
Matériel: |
Acier inoxydable, SS304 |
Taille gauche: |
1/8" 1/4" 3/8" 1/2 » |
Pression: |
Haute pression |
La température des médias: |
à hautes températures |
Standard ou non standard: |
Norme |
Médias: |
Gaz |
Taille: |
3/4", 1/4" TNP |
Type de valve: |
manière 2 |
Matériel: |
Acier inoxydable, SS304 |
Taille gauche: |
1/8" 1/4" 3/8" 1/2 » |
Pression: |
Haute pression |
La température des médias: |
à hautes températures |
Standard ou non standard: |
Norme |
Médias: |
Gaz |
Taille: |
3/4", 1/4" TNP |
Type de valve: |
manière 2 |
CARACTÉRISTIQUES
ESSAI

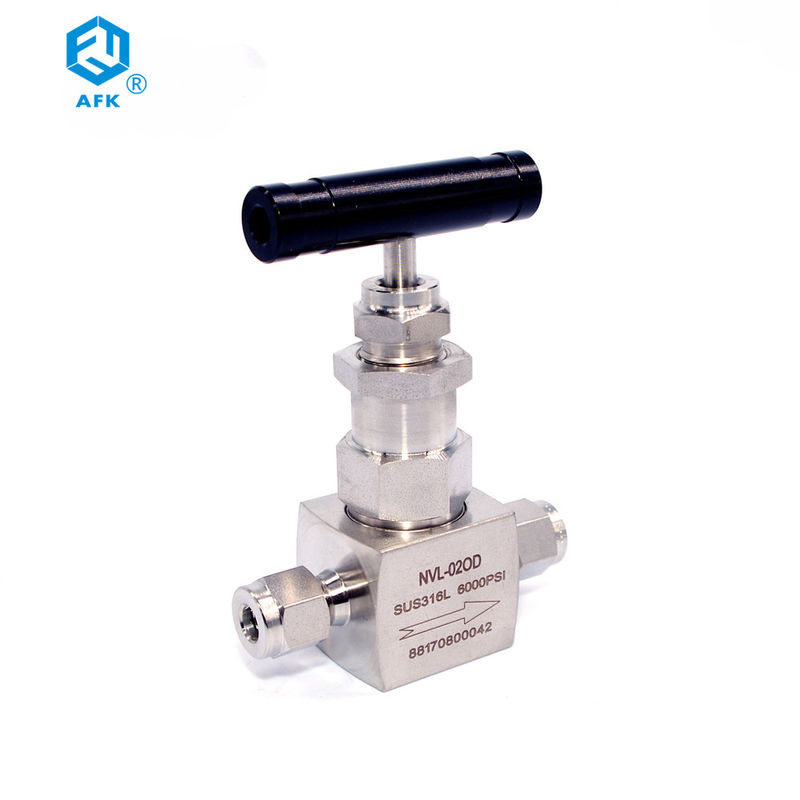

Chaque soupape à pointeau de série d'AFK est usine examinée avec de l'azote à 1000 psig (barre 69).
DES ESTIMATIONS DE PRESSION DES VALVES AVEC LA CONNEXION D'EXTRÉMITÉ DE COMPRESSION DE JPE SONT DÉTERMINÉES PAR LE MATÉRIEL DE TUYAUTERIE ET MURENT THICKNESS.FOR PLUS D'INFORMATION, SATISFONT VOIENT LE CATALOGUE DU TUBE RTTING D'AFK.
MATÉRIAUX D'EMBALLAGE ET FAIRE PRESSION SUR DES ESTIMATIONS DE LA TEMPÉRATURE
| Matériel de corps | SS316/316L | |
| Matériel d'emballage | TFM1600 | GRAPHITE |
| Temperature.C (« F) | Pression d'utilisation psig (barre) | |
| -53°C | 6000(413) | 6000(413) |
| 93(200) | 5160(355) | 5160(355) |
| 121(250) | 4910(338) | 4910(338) |
| 148(300) | 4660(321) | 4660(321) |
| 176(350) | 4470(307) | 4470(307) |
| 204(400) | 4280(294) | 4280(294) |
| 232(450) | 4130(284) | |
| 260(500) | 3980(274) | |
| 315(600) | 3760(259) | |
| 371(700) | 3600(248) | |
| 426(800) | 3460(238) | |
| 482(900) | 3280(225) | |
| 537(1000) | 3030(208) | |
| Matériel d'emballage | Matériel de corps | Estimation de la température | |
| Stan Xrd | TFM1600 | SS316/316L | -53°C (- 65°F) | +210°C (410°F) |
| Facultatif | GRAPHITE | SS316/316L | -53*C (- 65*F)~ +537*C (1000°F) |
L'INFORMATION DE COMMANDE
| C | Nanovolt | 33- | S6- | 02 | T | D4 | ||
| CL ASSIFI-CA | NOM DE PRODUIT | TYPE DE VALVE | MATÉRIEL | TAILLE (PARTIEL) |
TAILLE (MRTRIC) |
TYPE DE CONNEXION | EMBALLAGE | ORIFICE |
| C : VALVE | Nanovolt : SOUPAPE À POINTEAU | 1 : FORGÉ | S6 : SS316 | 02 : 1/8* | 4:4mm | : EXTRÉMITÉ DE TUBE D'AFK | EMBALLAGE | D4 : 4mm |
| S6 L : SS316L | 04 : 1/4" | 6:6mm | M. : FIL DU MÂLE BSPT | EMBALLAGE | D6 : 6mm | |||
| 06 : 3/8* | 8:8mm | Franc : FIL FEMELLE DE BSPT | D8 : 8mm | |||||
| 08 : 1/2 » | 10h10 millimètre | Manganèse : FIL DU MÂLE TNP | D10 : 10mm | |||||
| 12h12 millimètre | F-N : FIL FEMELLE DE TNP | D12 : 12mm | ||||||
| 14h14 millimètre | BW : SOUDÉ BOUT À BOUT | D15 : 15mm | ||||||
| 15h15 millimètre | Commutateur : SOUDURE DE PRISE | |||||||
| 16h16 millimètre | UW : SOUDURE DES SYNDICATS | |||||||
| 18h18 millimètre | ||||||||
| 20h20 millimètre | ||||||||
| 22h22 millimètre | ||||||||
| 25:25 millimètre | ||||||||
| 28:28 millimètre | ||||||||
| 32:2mm | ||||||||
| 34:34 millimètre | ||||||||
