Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: CE
Numéro de modèle: Cv
Conditions de paiement et d'expédition
Quantité de commande min: 1~10
Prix: négociable
Détails d'emballage: En bois
Délai de livraison: 15Day
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 200PC
Application: |
Généralités |
Matériel: |
acier inoxydable |
Pression: |
Haute pression |
Médias: |
Air |
Standard ou non standard: |
Norme |
Garantie: |
1 an |
Taille: |
1/8in, 1/4in, 3/8in, 1/2in |
Application: |
Généralités |
Matériel: |
acier inoxydable |
Pression: |
Haute pression |
Médias: |
Air |
Standard ou non standard: |
Norme |
Garantie: |
1 an |
Taille: |
1/8in, 1/4in, 3/8in, 1/2in |
Caractéristiques du produit
1) Pression d'utilisation 3000-6000PSI
2) La température fonctionnante : 2500F (121℃), utilisant le buna.
3) La capacité d'écoulement minimum a limité
4) Fermé rapidement à la direction d'inversion d'écoulement.
5) essai 100% d'usine.
6) Verrouillage vers le haut de la pression selon les exigences de client.
7) À la pureté le système propre
8) Application à intoxiquer ou liquide
Dimensions (pouce)
| Nom | Taille | A-PT/NPT/G | B-PT/NPT/G | C (millimètre) | D (millimètre) |
| CV-01 | 1/8 ″ | 1/8 ″ | 1/8 ″ | 19 | 74 |
| CV-02 | 1/4 ″ | 1/4 ″ | 1/4 ″ | 19 | 74 |
| CV-03 | 3/8 ″ | 3/8 ″ | 3/8 ″ | 22 | 74 |
| CV-04 | ″ de 1/2 | ″ de 1/2 | ″ de 1/2 | 27 | 75,5 |
| CV-06 | 3/4 ″ | 3/4 ″ | 3/4 ″ | 35 | 83,5 |
| CV-8 | 1 ″ | 1 ″ | 1 ″ | 41 | 87,5 |
Caractéristiques
| 1 | Les connexions d'extrémité se servent pour être avec l'extrémité de tube d'AFK, le fil femelle et masculin de BSPT ou de TNP pour l'option |
| 2 | Presse de fissuration fixe de variable au sujet des ressorts, gamme de 1 à 25psig ±5% |
| 3 | Le joint circulaire assure la preuve de fuite coupée |
| 4 | La poupée de retour arrêtée réduit au minimum l'effort de ressort |

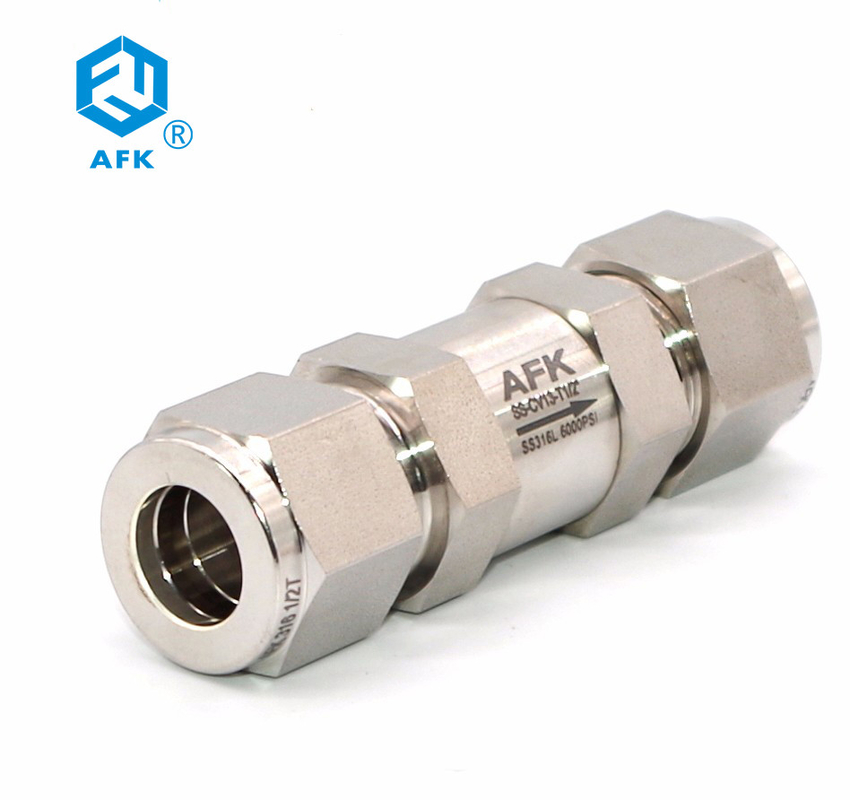

Caractéristiques du clapet anti-retour
| 1 | Le clapet anti-retour intégré cesse l'inversion d'écoulement afin de protéger l'instrumentation |
| 2 | Matériel de corps dans la barre étirée à froid de l'acier inoxydable SS316/316L |
| 3 | Le maximum a permis la pression d'utilisation 3000psig (barre 206) |
| 4 | Avec le joint circulaire de Viton • l'usine 100% a examiné |
| Article | Description de partie | Quantité. | Matériel |
| 1 | Corps d'admission | 1 | SS316/316L |
| 2 | Corps de débouché | 1 | SS316/316L |
| 3 | Anneau de joint | 1 | Viton |
| 4 | Poupée | 1 | SS316/316L |
| 5 | Ressort | 1 | SS306 |
