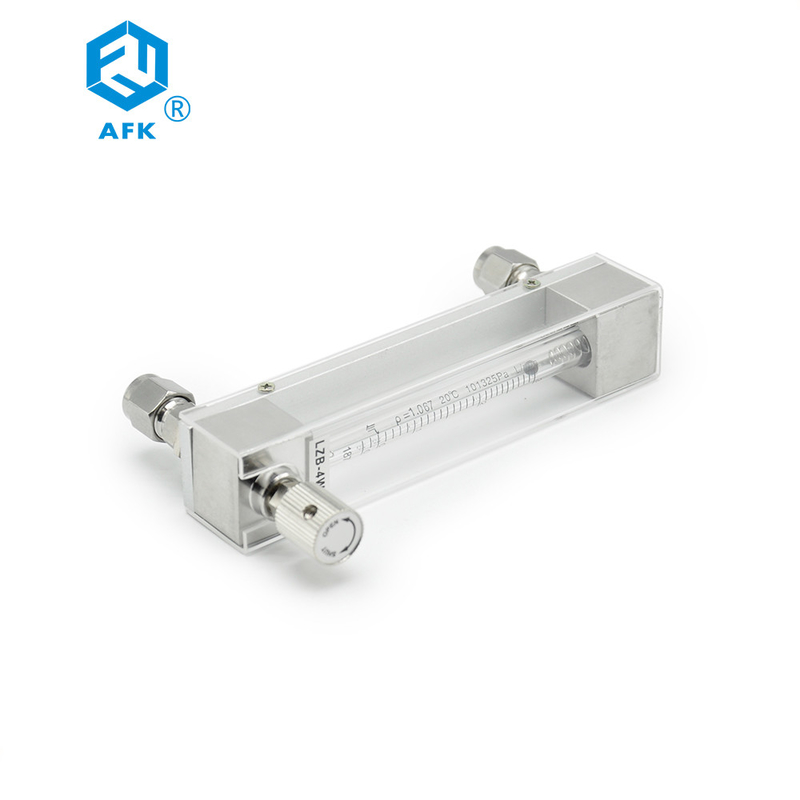

Anti corrosion de grande précision de tube en verre de rotamètre de gaz de LZB

  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
Lieu d'origine LA CHINE
Nom de marque AFK
Certification CE
Numéro de modèle 4WB
Quantité de commande min 1
Prix Negotiable
Détails d'emballage Emballage spécial
Conditions de paiement L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000PCS

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Taper Débitmètre à rotor Nom du produit Rotamètre en verre
Application industrie chimique, pétrole, industrie de lumière, médecine Milieu Liquide ou gaz
Chaîne d'écoulement 0.3-3L/min Matériel Verre
Taille 1/4" OD Température 20℃
Surligner

Tube en verre rotamètre haute précision

,

tube en verre rotamètre à gaz

,

tube en verre anti-corrosion rotamètre
Laisser un message
Description de produit

Description du produit du rotamètre en verre

Les rotamètres en verre de la série LZB / LZJ sont largement utilisés dans l'industrie chimique, le pétrole, l'industrie légère, la médecine, la protection de l'environnement, l'alimentation, la mesure, les tests et les instituts de recherche scientifique.Ils permettent de mesurer le débit de fluide monophasique non pulsé (liquide ou gaz).Le rotamètre en verre anticorrosif de la série LZB/( )F/LZJ-( )F a une bonne résistance à la corrosion et peut être utilisé pour mesurer l'acide (sauf l'acide fluorhydrique), l'alcali, l'oxydant et d'autres gaz ou liquides corrosifs.Ils conviennent à l'industrie chimique, à la pharmacie, à la fabrication du papier, à l'évacuation des eaux usées, etc.

Anti corrosion de grande précision de tube en verre de rotamètre de gaz de LZB 0

Principe de fonctionnement et structure du rotamètre en verre
Le débitmètre est principalement composé d'un morceau de tuyau en verre conique avec un fond plus grand et un sommet plus petit et un flotteur se déplaçant de haut en bas avec le débit de fluide (Fig.3). Lorsque le fluide s'écoule à travers le tuyau conique de bas en haut, le le flotteur monte sous la force de portance "S" sur le flotteur en raison de l'énergie dynamique du fluide et de la force de flottabilité du fluide "A". Lorsque la somme de la force de portance "S" et de la force de flottabilité "A" est égale au poids du flotteur "G", le flotteur est en équilibre et stable à une certaine hauteur.La
l'échelle sur le tuyau conique indique le débit du fluide.

Anti corrosion de grande précision de tube en verre de rotamètre de gaz de LZB 1

Anti corrosion de grande précision de tube en verre de rotamètre de gaz de LZB 2



Le tuyau conique du débitmètre LZB/LZB-( )F est un tuyau avec une paroi intérieure lisse de rotamètre en verre
Pour le débitmètre avec un alésage supérieur à DNl5, le flotteur monte et descend le long de la tige de guidage et reste stable ; il y a trois bords de guidage sur la paroi intérieure du tuyau conique du débitmètre LZJ/LZJ-()F pour maintenir le flotteur stable (voir Fig.5). Le débitmètre avec un alésage inférieur à DNl0 adopte un raccord de tuyau, est équipé d'une vanne de régulation de débit à aiguille ; le débitmètre avec un alésage supérieur à DN15 adopte une connexion à bride.



Contour et dimension d'installation du rotamètre en verre

Anti corrosion de grande précision de tube en verre de rotamètre de gaz de LZB 3

DN(mm) UN B C ré E Type de connexion
4 178 204 230 Φ10 38.5×33 Tuyau
6 178 204 230 Φ10 42×33 Tuyau
dix 178 208 244 Φ12 45×40 Tuyau
15 Φ95 Φ65 470 Φ15 4-Φ14 Bride
25 Φ115 Φ85 470 Φ25 4-Φ14 Bride
40 Φ145 Φ110 570 Φ40 4-Φ18 Bride
50 Φ160 Φ125 570 Φ50 4-Φ18 Bride
80 Φ185 Φ150 660 Φ80 4-Φ18 Bride
100 Φ205 Φ170 660 Φ100 4-Φ18 Bride



Modèle et paramètre technique du rotamètre en verre
DN(mm) Modèle Plage de mesure Longueur du tuyau conique(mm) Degré de précision État du fluide de mesure autorisé
L'eau, 20℃ Air, 20℃, 101325Pa LZB/LZJ LZB-()F LZJ-()F Temp.(℃) Pression (MPa)
4 LZB-4 LZB-4F (1~10)L/h (1.6~16)L/h (2.5~25)L/h (16~160)L/h (25~250)L/h (40~400)L/h 160 2.5 4 -20~+120 ≤1
6 LZB-6 LZJ-6 LZJ-6F (2.5~25)L/h (4~40)L/h (6~60)L/h (40~400)L/h (60~600)L/h (100~1000)L/h 2.5
dix LZB-10 LZJ-10 LZJ-10F (6~60)L/h (10~100)L/h (16~160)L/h (100~1000)L/h (160~1600)L/h (250~2500)L/h
15 LZB-15 LZJ-15F (16~160)L/h (25~250)L/h (40~400)L/h (0.25~2.5)m3/h (0.4~4)m3/h (0.6~6)m3/h 350 ≤0.6
25 LZB-25 LZJ-25F (40~400)L/h (60~600)L/h (100~1000)L/h (1~10)m3/h (1,6~16)m3/h (2,5~25)m3/h
40 LZB-40 LZJ-40F (0,16~1,6)m3/h (0,25~2,5)m3/h (4~40)m3/h (6~60)m3/h 430
50 LZB-50 LZJ-50F (0.4~4)m3/h (0.6~6)m3/h (10~100)m3/h (16~160)m3/h 450
80 LZB-80 LZB-80F (1~10)m3/h (1.6~16)m3/h (50~250)m3/h (80~400)m3/h 500 ≤0.4
100 LZB-100 LZB-100F (5~25)m3/h (8~40)m3/h (120~600)m3/h (200~1000)m3/h



Matériau du fluide de traitement touchant les pièces du rotamètre en verre
Pièces/Matériau/Modèle LZB-4,6,10 LZJ-6,10 LZB-4F LZJ-6F, 10F LZB-15,25,4 0 LZJ-15,25,40,50 (F) LZB-50,80,100 LZB-80,100(F)
Flotteur SS304 Agate SS304 Emballage avec fluoroplastique SS304 Emballage avec fluoroplastique
Base Laiton SS304 Revêtement en fonte PP Revêtement en fonte PP Doublure en fonte avec peinture Revêtement en fonte PP
Arrêt polypropylène Fluoroplastique polypropylène Fluoroplastique Fonte Fluoroplastique
Joints et Cale Caoutchouc nitrile Caoutchouc fluoré Caoutchouc nitrile Caoutchouc fluoré Caoutchouc nitrile Caoutchouc fluoré
Tige de guidage     SS304   SS304 Emballage avec fluoroplastique
