Détails du produit
Lieu d'origine: Guangdong, Chine (continentale)
Nom de marque: AFK
Certification: CE
Numéro de modèle: Ue
Conditions de paiement et d'expédition
Quantité de commande min: 1 Piece / Pieces
Prix: négociable
Détails d'emballage: À l'intérieur du sac transparent de pp, petite case, carton extérieur.
Capacité d'approvisionnement: 2500 morceaux/morceaux par semaine
Type: |
Coude |
Matériel: |
Acier inoxydable |
Techniques: |
Forgé |
Connexion: |
la femelle, olive masculine et double, tube, a soudé |
Forme: |
Égal |
Code principal: |
Hexagone |
Fluide applicable: |
azote, hydrogène, oxygène, argon, ammoniaque, propane, air et d'autres gaz |
Chaîne de pression d'utilisation: |
0-3000psig |
TAILLE: |
1/8", 1/4", 3/8", 1/2 », 3/4", 1", 4mm, 6mm, 8mm, 10mm, 12mm |
Forme de corps: |
union droite, 90degree coude, pièce en t (3 manière), croix (manière 4) |
Port: |
Shenzhen |
Type: |
Coude |
Matériel: |
Acier inoxydable |
Techniques: |
Forgé |
Connexion: |
la femelle, olive masculine et double, tube, a soudé |
Forme: |
Égal |
Code principal: |
Hexagone |
Fluide applicable: |
azote, hydrogène, oxygène, argon, ammoniaque, propane, air et d'autres gaz |
Chaîne de pression d'utilisation: |
0-3000psig |
TAILLE: |
1/8", 1/4", 3/8", 1/2 », 3/4", 1", 4mm, 6mm, 8mm, 10mm, 12mm |
Forme de corps: |
union droite, 90degree coude, pièce en t (3 manière), croix (manière 4) |
Port: |
Shenzhen |

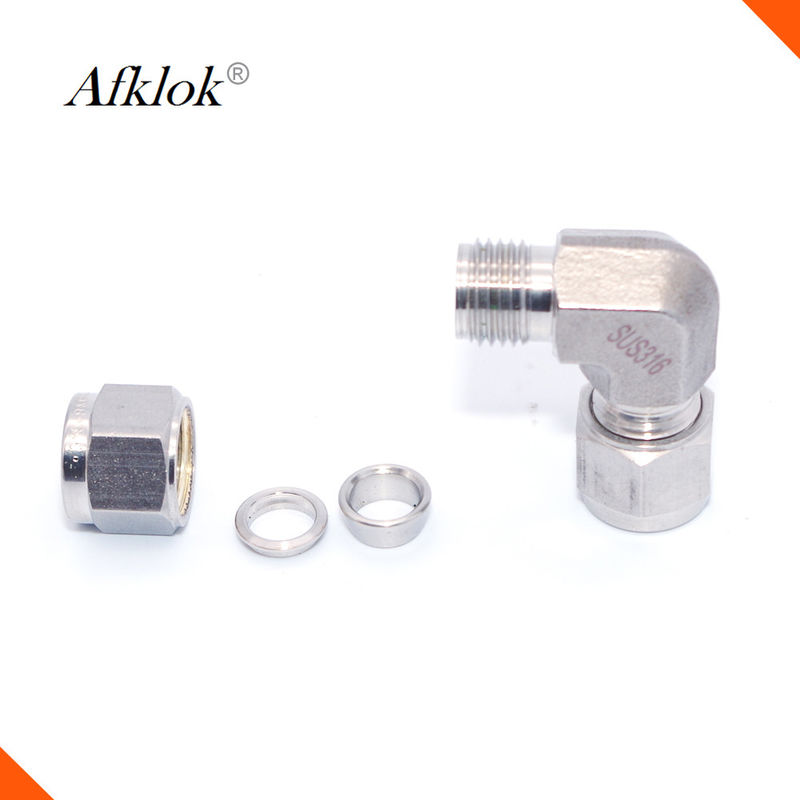

prix sans couture de coude de débouché de côté du tube 316 d'acier inoxydable
Formez l'instruction
Instruction de connexion
Caractéristique
| Coude des syndicats (métrique) | |||||||
| Tube O.D. | Numéro de catalogue | D | E | F | G | H | |
| 3 | UE-3-0 | 22,3 | 12,9 | 2 | 12 | 10 | 15,7 |
| 4 | UE-4-0 | 25,4 | 13,7 | 3 | 12 | 12 | 18,8 |
| 6 | UE-6-0 | 27,0 | 15,3 | 5 | 12 | 14 | 19,6 |
| 8 | UE-3-0 | 28,8 | 16,2 | 6 | 14 | 17 | 21,3 |
| 10 | UE-10-0 | 31,5 | 17,2 | 8 | 17 | 19 | 23,9 |
| 12 | UE-12-0 | 36,0 | 22,8 | 10 | 22 | 22 | 25,9 |
| 14 | UE-14-0 | 38,0 | 24,4 | 10 | 24 | 27 | 27,9 |
| 15 | UE-15-0 | 38,8 | 24,4 | 11 | 24 | 27 | 27,9 |
| 16 | UE-16-0 | 38,0 | 24,4 | 12 | 24 | 27 | 27,9 |
| 18 | UE-18-0 | 39,8 | 24,4 | 14 | 27 | 30 | 29,7 |
| 20 | UE-20-0 | 44,6 | 26,0 | 16 | 30 | 32 | 34,5 |
| 22 | UE-22-0 | 44,6 | 26,0 | 18 | 30 | 32 | 34,5 |
| 25 | UE-25-0 | 49,1 | 31,3 | 21 | 34 | 38 | 36,5 |
| Partiel | |||||||
| 1/16 | UE-005-0 | 17,8 | 8,6 | 1 | 10 | 10 | 14,0 |
| 1/8 | UE-01-0 | 22,4 | 12,7 | 3 | 12 | 12 | 15,8 |
| 3/16 | UE-015-0 | 25,4 | 13,7 | 3 | 12 | 12 | 18,8 |
| 1/4 | UE-02-0 | 27,0 | 15,2 | 5 | 12 | 14 | 19,6 |
| 3/8 | UE-03-0 | 30,5 | 16,8 | 8 | 17 | 17 | 21,3 |
| 1/2 | UE-04-0 | 36,0 | 22,8 | 10 | 22 | 22 | 23,1 |
| 5/8 | UE-05-0 | 38,1 | 24,4 | 12 | 24 | 27 | 26,0 |
| 3/4 | UE-06-0 | 40,0 | 24,4 | 15 | 27 | 30 | 29,7 |
| 1 | UE-08-0 | 49,0 | 26,0 | 21 | 34 | 38 | 36,8 |
Q1. Quels produits pouvez-vous fournir ?
Re : Garnitures de compression (connexions), garnitures hydrauliques, garnitures de tube, robinets à tournant sphérique, soupapes à pointeau etc.
Veuillez fournir les paramètres suivants dans votre enquête autant que possible :
1. Modèle non. Ou décrivez la forme : union droite, coude de 90°, T (3 manière), croix (manière 4)
2. Connexion : Filetage masculin de TNP, filetage femelle de TNP, olive, soudée, tube, bavure de tuyau.
3. Matériel : SS316, SS304
4. Fluide : pour quel fluide est employé ? Gaz, pétrole ?
5. Pression d'utilisation réelle
6. Quantité
Veuillez conseiller le no. modèle ou décrire de ce qu'un peu les garnitures vous ont besoin, puis nous pouvons t'envoyer le modèle et la citation précis.
Par exemple,
A. UT, olive de tube de 1/2 », SS316, 100pcs.
Union droite de B., barb* 1/4" de tuyau de 8mm mâle de TNP, azote, 2000psi, SS316, 100pcs.
Le C. coude de 90 degrés, une extrémité est 3/8" le fil masculin de TNP, l'autre est double olive de 6mm (directement reliée au tube), le gaz d'hydrogène, 1500psi, SS316, 100pcs.
