Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: PCE
Numéro de modèle: R11
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: négociable
Détails d'emballage: EN BOIS, CARTON
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 100pc
Matériel: |
ss316L, laiton nickelé |
Pression d'admission: |
3000psi |
Pression de débouché: |
0~25, 0~50, 0~50,0~250,0~500psig |
Connexion d'admission: |
CGA, BS341, DIN477 |
Connexion de débouché: |
OD, masculin, femelle |
Cv: |
0,08 |
Matériel: |
ss316L, laiton nickelé |
Pression d'admission: |
3000psi |
Pression de débouché: |
0~25, 0~50, 0~50,0~250,0~500psig |
Connexion d'admission: |
CGA, BS341, DIN477 |
Connexion de débouché: |
OD, masculin, femelle |
Cv: |
0,08 |

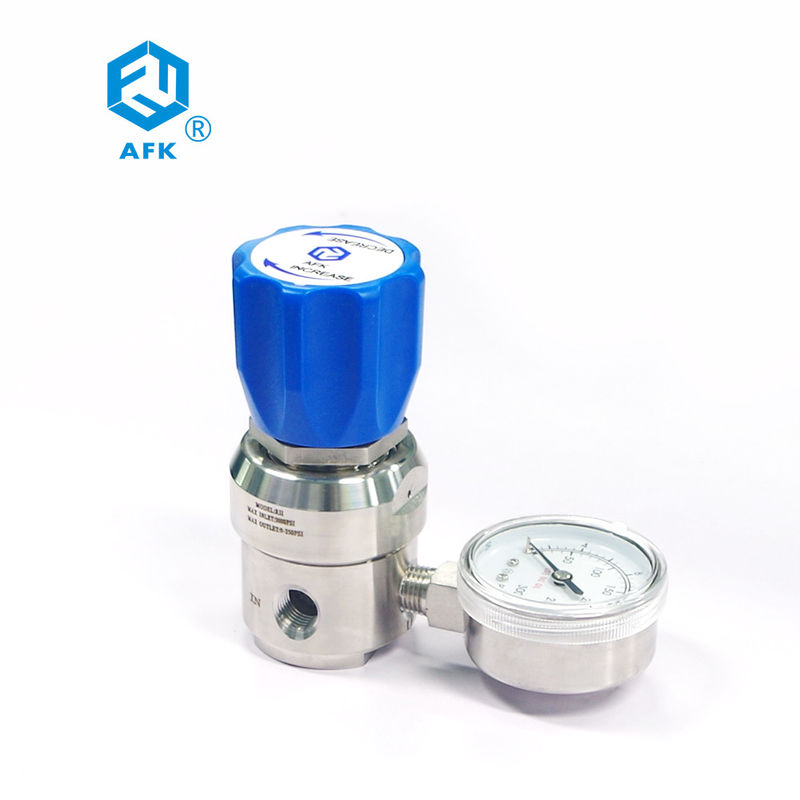

Le régulateur de pression d'acier inoxydable de la série R11 est le diaphragme en une seule étape, sortie inoxydable de diaphragme de structure de vide. Il a la structure réduisant la pression de piston, la pression constante de débouché, principalement utilisées pour la pression élevée d'entrée, appropriées au gaz épuré, au gaz standard, au gaz corrosif etc….
Produit Parameenters :
| Pression d'admission maximum | 500,3000psig |
| Chaînes de pression de débouché | 0~25, 0~50, 0~50,0~250,0~500psig |
| Pression d'essai de sécurité | pression d'admission maximum de 1,5 fois |
| Température de fonctionnement | -40°F à 165°F/à -40°c à 74°c |
| Fuite Rate AgainstAtmosphere | 2*10-8atm cc/sec il |
| Valeur de cv | 0,08 |
Matériaux :
| Corps | 316L, laiton |
| Capot | 316L. Laiton |
| Diafragm | 316L |
| tamis | 316L (10mm) |
| Seat | PCTFE, PTEE, Vespel |
| Ressort | 316L |
| Noyau de valve de plongeur | 316L |
Application :
1.Laboratory
chromatographie 2.Gas
lasers 3.Gas
barre omnibus 4.Gas
industrie 5.Petrochemical
équipement 6.Testing
Caractéristique de conception :
Réducteur de pression en une seule étape
Forme dure maternelle et de diaphragme d'utilisation de joint
Corps TNP : 1/4" TNP (F)
La structure interne facile à purger
La boîte a placé des filtres
Peut employer un support de panneau ou de mur
Données d'écoulement
L'information de commande
| R11 | L | B | B | D | G | 00 | 02 | P |
| Article | Matériel de corps | Trou de corps | Pression d'admission |
Débouché Pression |
Indicateur de pression |
Admission taille |
Débouché taille |
Marque |
| R11 | L : 316 | D : 3000 livres par pouce carré | F : 0-500psig | G : Mesure de MPA |
″ DE 00:1/4 TNP (F) |
″ DE 00:1/4 TNP (F) | P : Support de panneau | |
| B : Laiton | B | E : 2200 livres par pouce carré | G : 0-250psig | P : Psig/mesure de barre | ″ DE 01:1/4 TNP (M) | ″ DE 01:1/4 TNP (M) | R : Avec la soupape de sécurité | |
| D | F : 500 livres par pouce carré | K : 0-50pisg | W : Aucune mesure | 23 : CGGA330 | ″ OD de 10:1/8 | N : L'aiguille mettent bas | ||
| G | L : 0-25psig | 24 : CGGA350 | ″ OD de 11:1/4 | D : Valve de Diaphregm | ||||
| J | 27 : CGGA580 | ″ OD de 12:3/8 | ||||||
| M | 28 : CGGA660 | 15:6mm OD | ||||||
| 30 : CGGA590 | 16:8mm OD | |||||||
| 52 : G5/8 ″ - RHÉSUS (F) | ||||||||
| 63 : W21.8-14H (F) | ||||||||
| 64 : W21.8-14LH (F) |
