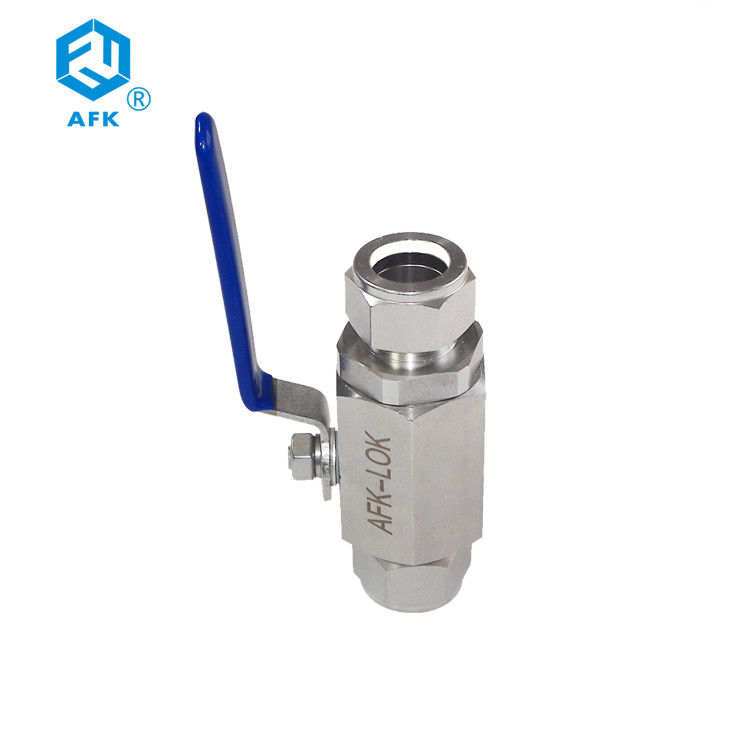

Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: CE
Numéro de modèle: la BV
Conditions de paiement et d'expédition
Quantité de commande min: 1~10
Prix: négociable
Détails d'emballage: Emballage d'Expotrt
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 3000pc
Matériel: |
Acier inoxydable, 316L, acier inoxydable 304 ou 316, Steel304 inoxydable 316L |
Code principal: |
Autre |
Techniques: |
Forgé |
Milieu: |
Pétrole, l'eau, gaz |
Pression: |
6000PSI |
Garantie: |
1 an |
Standard ou non standard: |
Norme |
Connexion: |
À flasque, fileté, soudé |
Matériel: |
Acier inoxydable, 316L, acier inoxydable 304 ou 316, Steel304 inoxydable 316L |
Code principal: |
Autre |
Techniques: |
Forgé |
Milieu: |
Pétrole, l'eau, gaz |
Pression: |
6000PSI |
Garantie: |
1 an |
Standard ou non standard: |
Norme |
Connexion: |
À flasque, fileté, soudé |
Norme d'essai : API598/SP-110
| Pression standard : | 1000 LIVRES PAR POUCE CARRÉ |
| Shell Pressure Tesing : | MPA 10,4 |
| Bouchon liquide Tesing : | 7,6 MPA |
| Essai de joint d'air : | 0.4-0.7 MPA |
Tableau de sélection
| Taille | L | Φd | H | W | Couple N.M | cv |
| 1/4" | 41 | 5 | 35 | 65 | 3 | 2 |
| 3/8" | 45 | 7 | 37 | 70 | 3 | 1,2 |
| 1/2 » | 55 | 9 | 44 | 90 | 3 | 1,3 |
| 3/4" | 59 | 12,5 | 47 | 90 | 4 | 2 |
| 1" | 70 | 15 | 50 | 105 | 5 | 3,4 |
| 1-1/4 » | 76 | 20 | 57 | 105 | 7 | 7,1 |
| 1-1/2 » | 84 | 25 | 69 | 130 | 8 | 12,4 |
| 2 | 97 | 32 | 75 | 130 | 15 | 20,3 |
| 2-1/2 » | 124 | 40 | 95 | 180 | 22 | 28,5 |
| 3" | 148 | 49 | 105 | 180 | 25 | 47,5 |
Liste matérielle
| Article | Nom de partie | Matériel | ||
| 1 | Corps | CF8M | CF8 | WCB |
| 2 | Rondelle de poussée | PTFE | ||
| 3 | Emballage de tige | PTFE | ||
| 4 | Glande | SS304 | ||
| 5 | Poignée | SS304 | ||
| 6 | Joint d'arrêt | SS304 | ||
| 7 | Écrou | SS304 | ||
| 8 | Tige | SS316 | SS304 | |
| 9 | Couverture de poignée | VINYLE | ||
| 10 | Boule Seat | PTFE | R-PTFE | |
| 11 | Boule | SS316 | SS304 | |
| 12 | Monture | CF8M | CF8 | |
