Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: CE
Numéro de modèle: la BV
Conditions de paiement et d'expédition
Quantité de commande min: 1~10
Prix: négociable
Détails d'emballage: Emballage d'Expotrt
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000pc
Matériel: |
Acier inoxydable, SS304 |
Structure: |
Boule |
Taille gauche: |
Norme, 1/8" 1/4" 3/8" 1/2 », 1/4" |
Médias: |
L'eau, gaz, pétrole, air |
Connexion: |
Fileté |
Type de valve: |
manière 2 |
Matériel: |
Acier inoxydable, SS304 |
Structure: |
Boule |
Taille gauche: |
Norme, 1/8" 1/4" 3/8" 1/2 », 1/4" |
Médias: |
L'eau, gaz, pétrole, air |
Connexion: |
Fileté |
Type de valve: |
manière 2 |
Caractéristiques

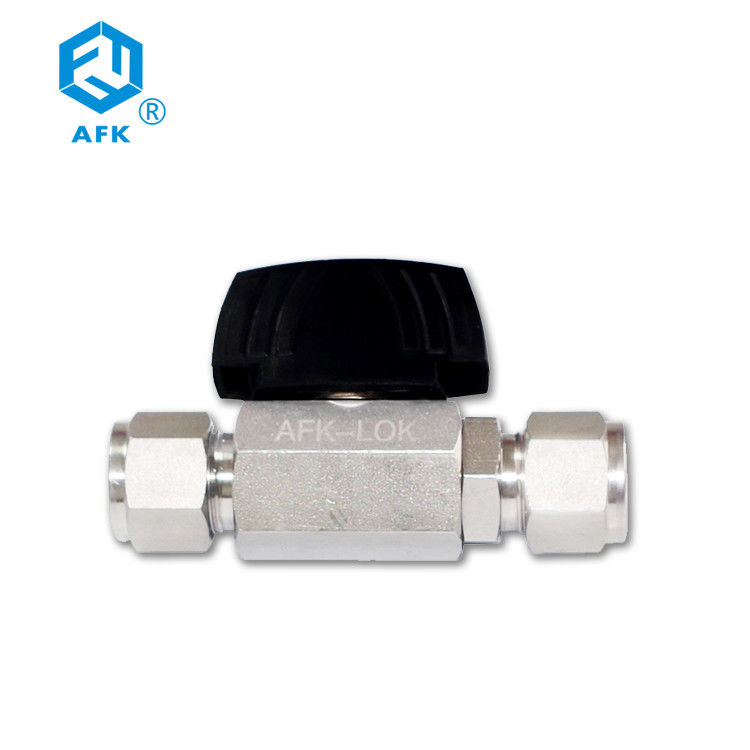

| La poignée noire avec la flèche indique le sens d'écoulement, connexions d'extrémité disponibles avec l'extrémité de tube d'AFK, le fil masculin de BSPT ou de TNP. |
Caractéristiques
|
Article | Description de partie | Quantité | Matériel |
| 1 | Poignée | 1 | Nylon | |
| 2 | Écrou de verrouillage | 1 | SS304 | |
| 3 | Rondelle à ressort | 1 | SS304 | |
| 4 | Joint | 2 | SS304 | |
| 5 | Emballage de glande | 2 | PTFE | |
| 6 | Tige | 1 | SS316/316L | |
| 7 | Corps | 1 | SS316/316L | |
| 8 | Boule | 1 | SS316/316L | |
| 9 | Seat | 2 | PTFE | |
| 10 | Joint circulaire de corps | 1 | Viton | |
| 11 | Monture | 1 | SS316/316L |
Tableau de sélection
| C | 2 | LA BV | S6- | 02 | A | 1P | |
| Classific Ation | Type de produit | Type de valve | Matériel | Taille (partielle) | Taille (métrique) | Type de connexion | Max.Working Pressurs |
| C : valve | 2:2PC | LA BV : robinet à tournant sphérique bidirectionnel | S6 : SS316 | 04:1/4 » | 6:6mm | : Extrémité de tube d'AFK | 1P : 1000P SIG |
| S6L : SS316L | 06:3/8 » | 8:8mm | M. : Fil du mâle BSPT | ||||
| 08 : 1/2 » | 10h10 millimètre | Manganèse : Fil du mâle TNP | |||||
| 012:3/4 » | 12h12 millimètre | ||||||
| 18h18 millimètre | |||||||
| Type | Conn. /Size | Orifice | Dimensions (millimètres) | |||||
| Admission/débouché | millimètre | Dans. | B | C | D | |||
| EXTRÉMITÉ DE TUBE D'AFK | Partiel | 1/4' | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
| 3/8" | 7,5 | 0,27 | 78,2 | 41,0 | 33,1 | 9,5 | ||
| 1/2 » | 9,0 | 0,35 | 90,5 | 50,0 | 41,3 | 13,5 | ||
| 3/4" | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16,0 | ||
| Métrique | 6mm | 5,0 | 0,19 | 72,6 | 41,0 | 31,4 | 8,5 | |
| 8mm | 5,0 | 0,19 | 74,5 | 41,0 | 31,4 | 8,5 | ||
| 10mm | 7,0 | 0,27 | 78,5 | 41,0 | 33,1 | 9,5 | ||
| 12mm | 9,0 | 0,35 | 90,1 | 50,0 | 41,3 | 13,5 | ||
| 18mm | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16,0 | ||
| Fil du mâle BSPT | Partiel | 1/4" | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
| Fil du mâle TNP | Partiel | 1/4" | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
