Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: CE
Numéro de modèle: FC
Conditions de paiement et d'expédition
Quantité de commande min: 1~10
Prix: négociable
Détails d'emballage: Emballage d'Expotrt
Délai de livraison: 1week
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000pc
Matériel: |
Acier inoxydable, 316L, acier inoxydable 304 ou 316, Steel304 inoxydable 316L |
forme: |
Réduction |
Code principal: |
hexagone |
Connexion: |
Mâle |
Techniques: |
Forgé |
Type: |
Coutume |
Milieu: |
Gaz |
Nom: |
garnitures de tube d'acier inoxydable |
Matériel: |
Acier inoxydable, 316L, acier inoxydable 304 ou 316, Steel304 inoxydable 316L |
forme: |
Réduction |
Code principal: |
hexagone |
Connexion: |
Mâle |
Techniques: |
Forgé |
Type: |
Coutume |
Milieu: |
Gaz |
Nom: |
garnitures de tube d'acier inoxydable |
Description de Prodcut

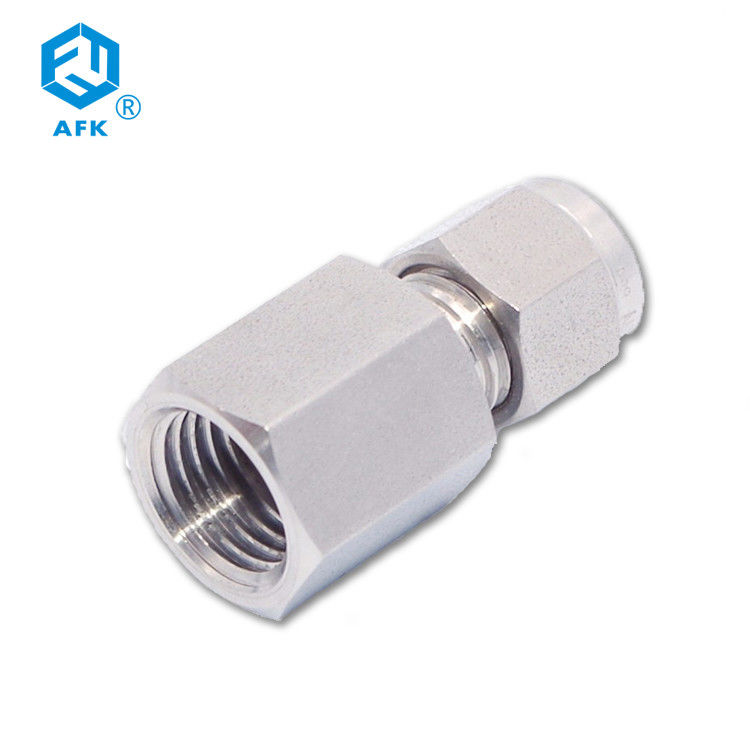

| Nom de produit | Connecteur femelle |
| Matériel | acier inoxydable 316 |
| Pression | 3000PSI |
| Connexion | Olive OD X TNP femelle |
| Brade | AFK |
| Matériaux | 316 |
| Utilisé | Chimique et pétrochimique |
Relie le tube partiel au fil du mâle TNP
| Numéro de la pièce. |
Tube OD T |
P TNP |
Dimensions (millimètres) | ||||||||
|
E Minute |
h | H | F | Je | L | ||||||
| pouce | millimètre | pouce | millimètre | pouce | millimètre | ||||||
| FC-0202N | 1/8 | 3,17 | 1/8 | 2,3 | 9/16 | 14,28 | 7/16 | 11,11 | 12,7 | 22,1 | 28,7 |
| FC-0204N | 1/8 | 3,17 | 1/4 | 2,3 | 3/4 | 19,05 | 7/16 | 11,11 | 12,7 | 26,9 | 33,5 |
| FC-0302N | 3/16 | 4,76 | 1/8 | 3,0 | 9/16 | 14,28 | 1/2 | 12,70 | 13,7 | 23,1 | 29,7 |
| FC-0402N | 1/4 | 6,35 | 1/8 | 4,8 | 9/16 | 14,28 | 9/16 | 14,28 | 15,2 | 23,9 | 31,2 |
| FC-0404N | 1/4 | 6,35 | 1/4 | 4,8 | 3/4 | 19,05 | 9/16 | 14,28 | 15,2 | 28,4 | 35,8 |
| FC-0406N | 1/4 | 6,35 | 3/8 | 4,8 | 7/8 | 22,22 | 9/16 | 14,28 | 15,2 | 30,2 | 37,6 |
| FC-0408N | 1/4 | 6,35 | 1/2 | 4,8 | 1-1/16 | 26,98 | 9/16 | 14,28 | 15,2 | 35,1 | 42,4 |
| FC-0502N | 5/16 | 7,93 | 1/8 | 6,4 | 9/16 | 14,28 | 5/8 | 15,87 | 16,3 | 24,6 | 32 |
| FC-0504N | 5/16 | 7,93 | 1/4 | 6,4 | 3/4 | 19,05 | 5/8 | 15,87 | 16,3 | 29,5 | 36,8 |
| FC-0602N | 3/8 | 9,52 | 1/8 | 7,1 | 5/8 | 15,87 | 11/16 | 17,46 | 16,8 | 25,4 | 32,8 |
| FC-0604N | 3/8 | 9,52 | 1/4 | 7,1 | 3/4 | 19,05 | 11/16 | 17,46 | 16,8 | 30,2 | 37,6 |
| FC-0606N | 3/8 | 9,52 | 3/8 | 7,1 | 7/8 | 22,22 | 11/16 | 17,46 | 16,8 | 31,8 | 39,1 |
| FC-0608N | 3/8 | 9,52 | 1/2 | 7,1 | 1-1/16 | 26,98 | 11/16 | 17,46 | 16,8 | 36,6 | 43,9 |
| FC-0612N | 3/8 | 9,52 | 3/4 | 7,1 | 1-5/16 | 33,33 | 11/16 | 17,46 | 16,8 | 40,4 | 47,8 |
| FC-0804N | 1/2 | 12,70 | 1/4 | 10,4 | 13/16 | 20,63 | 7/8 | 22,22 | 22,9 | 30,2 | 40,4 |
| FC-0806N | 1/2 | 12,70 | 3/8 | 10,4 | 7/8 | 22,22 | 7/8 | 22,22 | 22,9 | 31,8 | 41,9 |
| FC-0808N | 1/2 | 12,70 | 1/2 | 10,4 | 1-1/16 | 26,98 | 7/8 | 22,22 | 22,9 | 36,6 | 46,7 |
| FC-0812N | 1/2 | 12,70 | 3/4 | 10,4 | 1-5/16 | 33,33 | 7/8 | 22,22 | 22,9 | 38,1 | 48,3 |
| FC-1006N | 5/8 | 15,87 | 3/8 | 12,7 | 15/16 | 23,81 | 1 | 25,40 | 24,4 | 31,8 | 41,9 |
| FC-1008N | 5/8 | 15,87 | 1/2 | 12,7 | 1-1/16 | 26,98 | 1 | 25,40 | 24,4 | 36,6 | 46,7 |
| FC-1208N | 3/4 | 19,05 | 1/2 | 15,7 | 1-1/16 | 26,98 | 1-1/8 | 28,57 | 24,4 | 36,6 | 46,7 |
| FC-1212N | 3/4 | 19,05 | 3/4 | 15,7 | 1-5/16 | 33,33 | 1-1/8 | 28,57 | 24,4 | 38,1 | 48,3 |
| FC-1412N | 7/8 | 22,22 | 3/4 | 18,3 | 1-5/16 | 33,33 | 1-1/4 | 31,75 | 25,9 | 39,6 | 49,8 |
| FC-1612N | 1 | 25,40 | 3/4 | 22,4 | 1-3/8 | 34,92 | 1-1/2 | 38,10 | 31,2 | 41,1 | 53,3 |
| FC-1616N | 1 | 25,40 | 1 | 22,4 | 1/8-8 | 41,27 | 1-1/2 | 38,10 | 31,2 | 50,0 | 62,2 |
| FC-2020N | 1-1/4 | 31,75 | 1-1/4 | 27,7 | 2-1/8 | 53,98 | 1-7/8 | 47,63 | 41,1 | 52,6 | 74,7 |
| FC-2424N | 1-1/2 | 38,10 | 1-1/2 | 34,0 | 2-3/8 | 60,33 | 2-1/4 | 57,15 | 50,0 | 56,1 | 83,3 |
| FC-3232N | 2 | 50,80 | 2 | 46,0 | 2-7/8 | 73,03 | 3 | 76,20 | 67,6 | 64,3 | 101,6 |
