Détails du produit
Lieu d'origine: La Chine
Nom de marque: AFK
Certification: CE
Numéro de modèle: R11
Conditions de paiement et d'expédition
Quantité de commande min: 1~10
Prix: négociable
Détails d'emballage: En bois
Délai de livraison: 20day
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 200PC
Le service après-vente a fourni: |
Appui en ligne |
Condition: |
Nouveau |
Matériel: |
Acier inoxydable, 316 |
Garantie: |
1 an |
Mots clés: |
Régulateur de pression de gaz d'ammoniaque d'argon d'azote |
gamme de pression d'admission: |
2000PSI |
gamme de pression de débouché: |
300psi |
admission et débouché: |
1/8" TNP F |
Le service après-vente a fourni: |
Appui en ligne |
Condition: |
Nouveau |
Matériel: |
Acier inoxydable, 316 |
Garantie: |
1 an |
Mots clés: |
Régulateur de pression de gaz d'ammoniaque d'argon d'azote |
gamme de pression d'admission: |
2000PSI |
gamme de pression de débouché: |
300psi |
admission et débouché: |
1/8" TNP F |
| Spécifications | ||
| 1 | pression d'admission maximale | 500,3000psi |
| 2 | pression de débouché | 0~25,0~50,0~100,0~250,0~500psig |
| 3 | pression de preuve | 1.5times de pression évaluée maximum |
| 4 | tem fonctionnant | -40℉~+446℉ (- 40℃~+230℃) |
| 5 | taux de fuite | 2*10-8 atmosphère cc/sec il |
| 6 | Cv | 0,08 |
| Matériel | ||
| 1 | Corps | 316L, laiton |
| 2 | Toit | 316L, laiton |
| 3 | Diaphragme | 316L |
| 4 | Maille de filtre | 316L (10μm) |
| 5 | Siège de valve | PCTFE, PTFE, Vespel |
| 6 | À ressort | 316L |
| 7 | Poteau réglementaire de disque de valve | 316L |
|
Applications typiques |
| Laboratoire | |
| Chromeatograph de gaz | |
| Laser à gaz | |
| Autobus de gaz | |
| Huile et industrie chimique | |
| Instrumentation examinée |

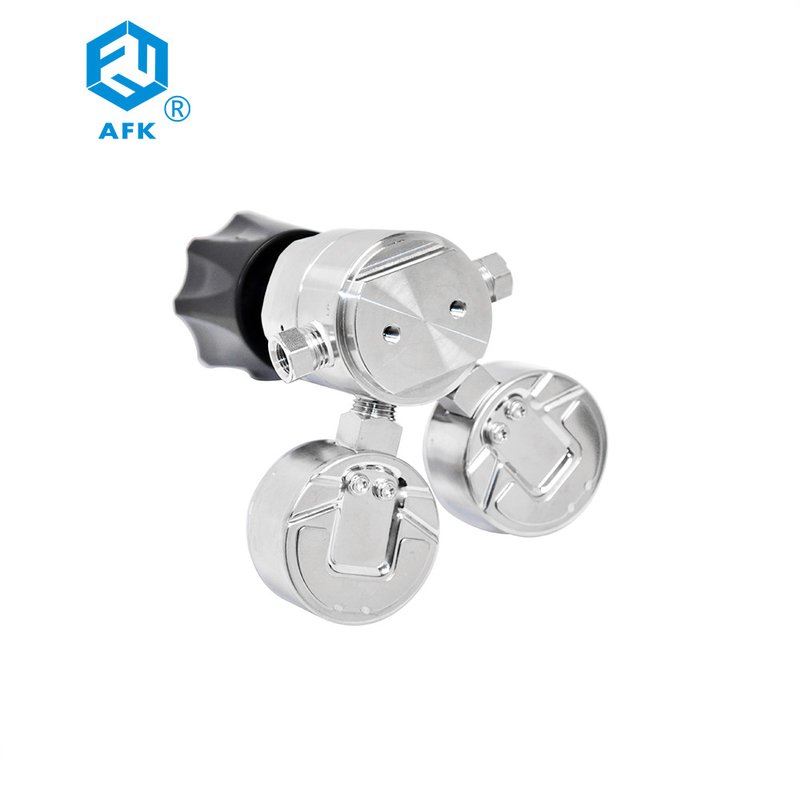

Le régulateur de pression en acier de régulateur de pression d'acier inoxydable de la série R11 est les diaphragmes en une seule étape, sortie inoxydable de diaphragmes de structure de vide. Il a la structure réduisant la pression de piston, la pression constante de débouché, principalement utilisées pour la pression élevée d'entrée, appropriées au gaz épuré, au gaz standard, etc. corrosif.
| Caractéristiques de conception | |
| 1 | En une seule étape réduisez la structure |
| 2 | Utilisez le dur-joint entre le corps et le diaphragme |
| 3 | Fil de corps : 1/4" TNP (f) |
| 4 | Facile à balayer à l'intérieur du corps |
| 5 | Intérieur de maille de filtre |
| 6 | Panneau montable ou fixé au mur |
L'information de commande
| R11 | L | B | B | D | G | 00 | 02 | P |
| Article | Matériel de corps | Trou de corps | Pression d'admission | Débouché Pression |
Indicateur de pression | Admission taille |
Débouché taille |
Marque |
| R11 | L : 316 | D : 3000 livres par pouce carré | F : 0-500psig | G : Mesure de MPA | ″ DE 00:1/4 TNP (F) | ″ DE 00:1/4 TNP (F) | P : Support de panneau | |
| B : Laiton | B | E : 2200 livres par pouce carré | G : 0-250psig | P : Psig/mesure de barre | ″ DE 01:1/4 TNP (M) | ″ DE 01:1/4 TNP (M) | R : Avec la soupape de sécurité | |
| D | F : 500 livres par pouce carré | K : 0-50pisg | W : Aucune mesure | 23 : CGGA330 | ″ OD de 10:1/8 | N : L'aiguille mettent bas | ||
| G | L : 0-25psig | 24 : CGGA350 | ″ OD de 11:1/4 | D : Valve de Diaphregm | ||||
| J | 27 : CGGA580 | ″ OD de 12:3/8 | ||||||
| M | 28 : CGGA660 | 15:6mm OD | ||||||
| 30 : CGGA590 | 16:8mm OD | |||||||
| 52 : G5/8 ″ - RHÉSUS (F) | ||||||||
| 63 : W21.8-14H (F) | ||||||||
| 64 : W21.8-14LH (F) |
