piston 1.Stainless en acier.
2. Action sensible.
3. Longue durée de vie des périodes 100W.
4. Il n'est pas facile brûler bobine autocratique.
5. Fuite nulle.
6. Un large éventail d'applicable.
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériel | Acier inoxydable, laiton | Taille gauche | 1/8" 1/4" 3/8" 1/2 » |
---|---|---|---|
Pression | Haute pression | Médias | Gaz |

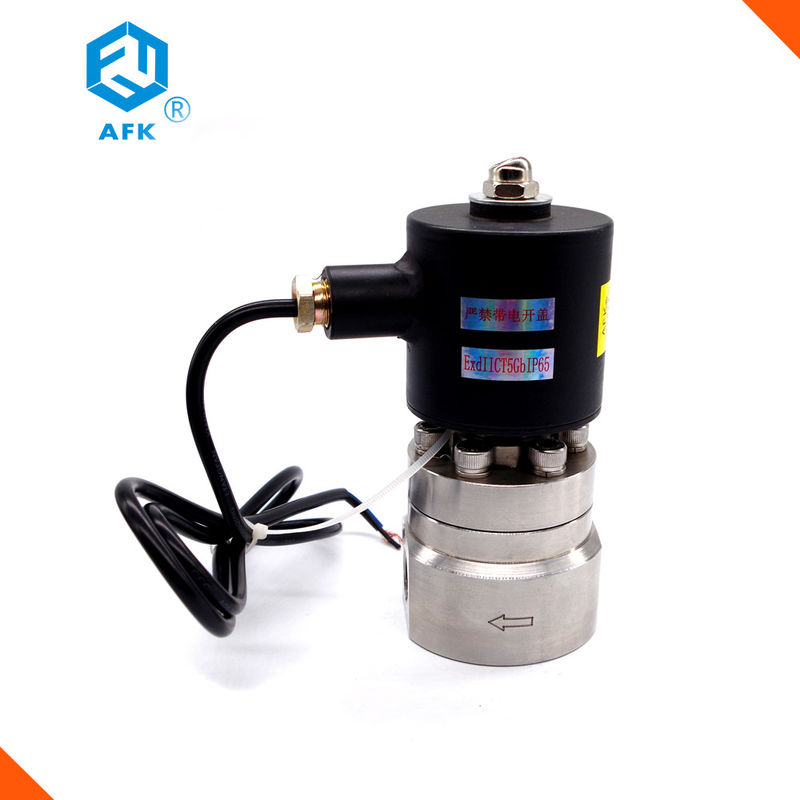

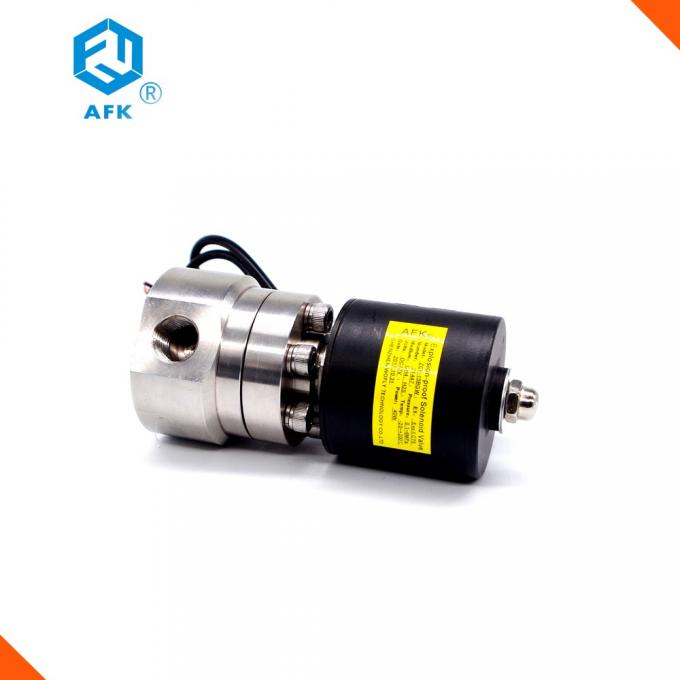

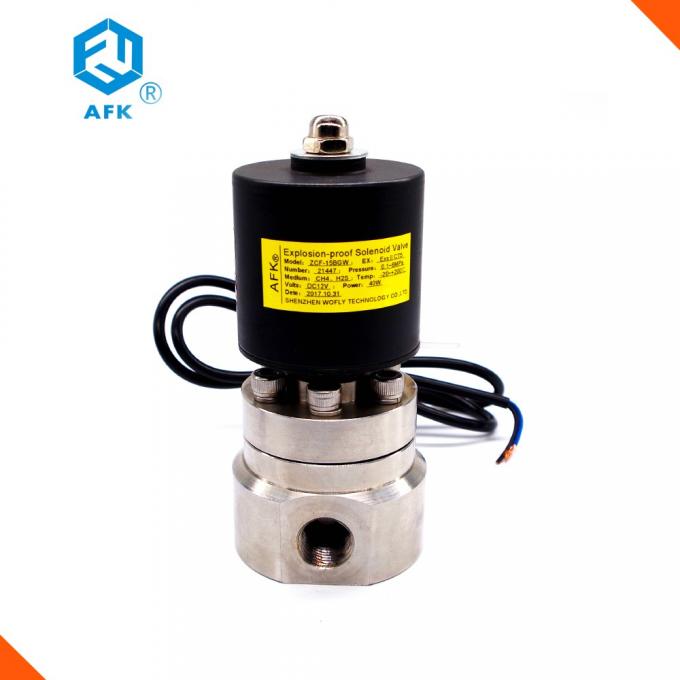

Application | Généralités | Nom | vanne électromagnétique à haute pression |
Surligner | Vanne électromagnétique à haute pression imperméable,vanne électromagnétique 200Mpa à haute pression,Valve pilote d'Operating Waterproof Solenoid |
Application
Il est très utilisé dans l'espace, construction navale, pétrochimique, industrielle
fours, chaudières, approvisionnement en eau et drainage, chauffage et climatisation, nourriture, matériel médical, équipement de nettoyage, irrigation de paysage, fontaine, système de canalisations d'eau.
Caractéristiques du produit
Piston d'acier inoxydable, action sensible, longue durée de vie des périodes 100W ; il n'est pas facile brûler bobine autocratique ; fuite nulle ; un large éventail d'applicable.
Principe de fonctionnement
: Le type normalement fermé : quand la bobine active, la bobine principale par la bobine fermée moyenne de soupape de refoulement est désactivée, ouvert.
B. Le type normalement ouvert : quand la bobine active, la valve est fermée ; la bobine est découpée, et le noyau de valve principal est ouvert par la force moyenne de différence de pression.
Contrôle manuel
Quand la bobine n'active pas ou n'est pas brûlée, la valve peut être ouverte manuellement, mais le manuel dans l'état s'ouvrant, la valve ne peut pas contrôle automatique.
piston 1.Stainless en acier.
2. Action sensible.
3. Longue durée de vie des périodes 100W.
4. Il n'est pas facile brûler bobine autocratique.
5. Fuite nulle.
6. Un large éventail d'applicable.
: Le type normalement fermé : quand la bobine active, la bobine principale par la bobine fermée moyenne de soupape de refoulement est désactivée, ouvert.
B. Le type normalement ouvert : quand la bobine active, la valve est fermée ; la bobine est découpée, et le noyau de valve principal est ouvert par la force moyenne de différence de pression.
Il est très utilisé dans l'espace, la construction navale, les chaudières industrielles pétrochimiques et, les chaudières, l'approvisionnement en eau et le drainage, le chauffage et la climatisation, nourriture, matériel médical, équipement de nettoyage, irrigation de paysage, fontaine, système de canalisations d'eau.

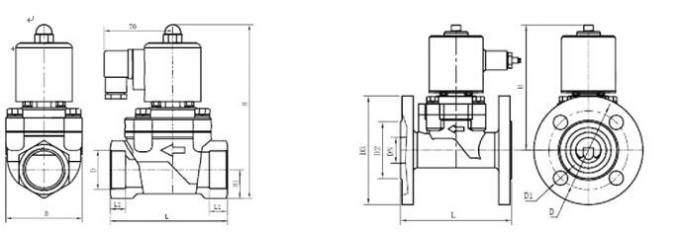

DN | D |
L (millimètre) |
L1 (millimètre) |
H (millimètre) |
H1 (millimètre) |
B (millimètre) |
L (millimètre) |
L1 (millimètre) |
H (millimètre) |
H1 (millimètre) |
B (millimètre) |
||||||||||||||||
15 | G1/2 | 70 | 14 | 125 | 14 | 56 | |||||||||||||||||||||
20 | G3/4 | 85 | 15 | 150 | 16 | 56 | 100 | 16 | 145 | 25 | 70 | ||||||||||||||||
25 | G1 | 95 | 15 | 150 | 23 | 62 | 100 | 16 | 145 | 25 | 70 | ||||||||||||||||
32 | G1 1/4 | 115 | 18 | 165 | 28 | 75 | 120 | 20 | 160 | 33 | 85 | ||||||||||||||||
40 | G1 1/2 | 130 | 20 | 180 | 33 | 85 | 143 | 24 | 175 | 37 | 95 | ||||||||||||||||
50 | G2 | 145 | 20 | 195 | 41 | 100 | 155 | 24 | 185 | 44 | 125 | ||||||||||||||||
materia | Acier inoxydable | Fonte | |||||||||||||||||||||||||
DN | L | D | D1 | D2 | D3 | H | L | D | D1 | D2 | D3 | H | |||||||||||||||
15 | 100 | Ø65 | 4-Ø14 | Ø46 | Ø89 | 135 | |||||||||||||||||||||
20 | 110 | Ø75 | 4-Ø14 | Ø56 | Ø99 | 140 | 130 | Ø85 | 4-Ø14 | Ø65 | Ø110 | 100 | |||||||||||||||
25 | 125 | Ø85 | 4-Ø14 | Ø65 | Ø110 | 145 | 130 | Ø85 | 4-Ø14 | Ø65 | Ø110 | 100 | |||||||||||||||
32 | 140 | Ø100 | 4-Ø16 | Ø76 | Ø137 | 155 | 150 | Ø100 | 4-Ø17 | Ø76 | Ø135 | 120 | |||||||||||||||
50 | 155 | Ø125 | 4-Ø16 | Ø100 | Ø152 | 170 | 175 | Ø125 | 4-Ø17 | Ø100 | Ø155 | 145 | |||||||||||||||
65 | 200 | Ø145 | 4-Ø18 | Ø118 | Ø179 | 195 | 235 | Ø145 | 4-Ø17 | Ø120 | Ø180 | 170 | |||||||||||||||
80 | 240 | Ø160 | 8-Ø18 | Ø132 | Ø194 | 220 | 270 | Ø160 | 8-Ø17 | Ø135 | Ø195 | 180 | |||||||||||||||
100 | 280 | Ø180 | 8-Ø18 | Ø156 | Ø223 | 240 | 300 | Ø180 | 8-Ø17 | Ø185 | Ø215 | 190 | |||||||||||||||
125 | 325 | Ø210 | 8-Ø18 | Ø184 | Ø248 | 250 | 380 | Ø210 | 8-Ø18 | Ø185 | Ø245 | 220 | |||||||||||||||
150 | 460 | Ø240 | 8-Ø22 | Ø211 | Ø280 | 330 | 440 | Ø240 | 8-Ø22 | Ø210 | Ø280 | 280 | |||||||||||||||
200 | 490 | Ø295 | 12-Ø22 | Ø266 | Ø340 | 350 | 580 | Ø295 | 8-Ø22 | Ø265 | Ø335 | 340 | |||||||||||||||
matériel | Acier inoxydable | Fonte |
