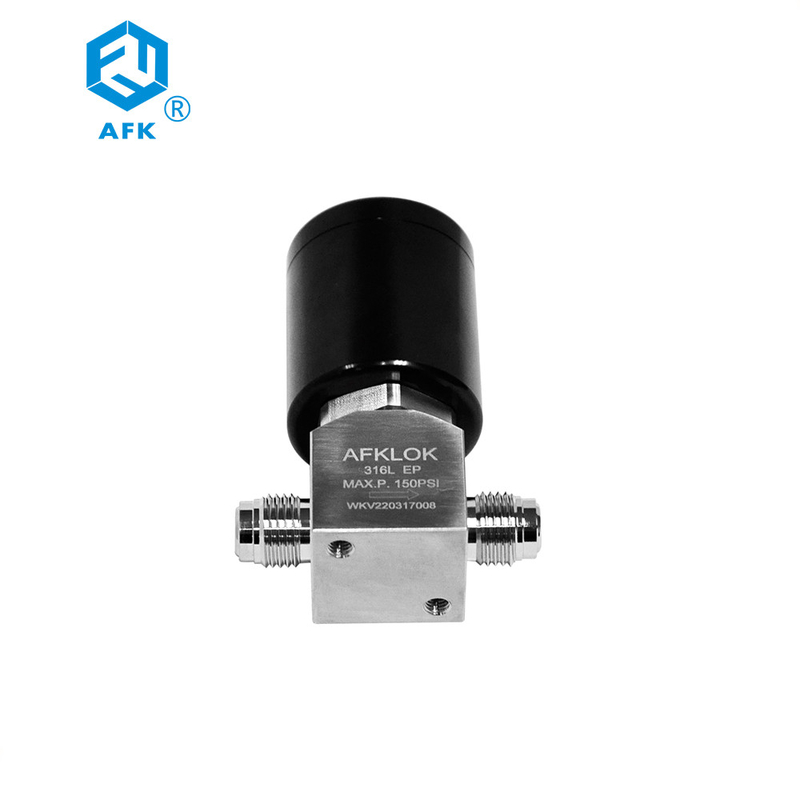

Joint ultra-haut pneumatique de basse pression de pureté de soupape de commande de diaphragme d'acier inoxydable
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | Acier inoxydable | Puissance | pneumatique |
|---|---|---|---|
| Pression | Basse pression | Structure | Diaphragme |
| Application | Industriel | Standard ou non standard | Norme |
| Matériel de corps | 316L, acier inoxydable | TAILLE | 1/4" |
| Surligner | Soupape de commande pneumatique de diaphragme de solides solubles,Soupape de commande pneumatique de diaphragme de pureté ultra-haute,Soupape à diaphragme de la basse pression solides solubles |
||
Description de produit
Soupape à diaphragme disponible de pureté ultra-haute pneumatique de joint de basse pression d'acier inoxydable d'AFK 316 1/4in
| Norme (sem.-Ba) Tous les joints soudés seront nettoyés selon le nettoyage standard et les caractéristiques de empaquetage de société. Quand la commande, là n'est aucun besoin d'ajouter le suffixe Nettoyage pour l'oxygène (sem. - O2) Le nettoyage de produit et les caractéristiques de empaquetage pour l'environnement de l'oxygène sont disponibles, qui répondent aux exigences de la propreté de la classe C d'ASTM G93. En passant commande, ajoutez svp - l'O2 après le numéro de commande Pureté ultra grande (sem.-PE) Provide la finition de gouverne, RA d'électropolissage que 0,13 μ M. ont désionisé le nettoyage ultrasonique de l'eau. Pour passer commande, ajouter - le PE après le numéro de commande |
 |
Article |
Description de partie |
Matériel |
| 1 |
poignée |
En aluminium |
|
| 2 |
Déclencheur |
En aluminium |
|
| 3 |
Tige de valve |
304 SOLIDES SOLUBLES |
|
| 4 |
Capot |
S17400 |
|
| 5 |
Écrou de capot |
316 SOLIDES SOLUBLES |
|
| 6 |
Bouton |
316 SOLIDES SOLUBLES |
|
| 7 |
Diaphragme |
Alliage de cobalt de nickel |
|
| 8 |
Siège de valve |
PCTFE ou PFA |
|
| 9 |
Corps de valve |
316L solides solubles ou 316L variété 316L VIM-VAR |
| Numéro de commande de base | Type et taille gauches | dans (millimètres) | |||
| B | C | D | |||
| WV4-6L-TW4- | 1/4" joint de soudage bout à bout de tuyau de tube | 0,44 (11,2) | 0,30 (7,6) | 1,06 (26,9) | 1,74 (44,2) |
| WV4-6L-TW6- | 3/8" joint de soudage bout à bout de tuyau de tube | 0,44 (11,2) | 0,26 (6,6) | 1,06 (26,9) | 1,74 (44,2) |
| WV4-6L-FR4- | 1/4" joint du fil MCR | 0,44 (11,2) | 0,86 (21,8) | 1,06 (26,9) | 2,78 (70,6) |
| WV4-6L-MR4- | 1/4" joint du mâle MCR | 0,44 (11,2) | 0,62 (15,7) | 1,06 (26,9) | 2,24 (57,0) |
| Données techniques | ||
| 1 | Taille gauche |
1/4", 3/8"
|
| 2 | Coefficient d'écoulement (cv) |
0,27
|
| 3 | Diamètre intérieur |
0,16 po. (4,1 millimètres)
|
| 4 | Pression d'utilisation maximum |
barre 10 (150 psig)
|
| 5 | Pression d'utilisation d'actionneur pneumatique |
barre 4.2~6.2 (60~90 psig)
|
| 6 | la température fonctionnante |
PCTFE : - 23~65℃ (- 10~150℉)
|
| 7 |
PFA : - 23~150℃ (- 10~302℉)
|
|
| 8 | Taux de fuite (hélium) |
à l'intérieur de ≤1×10 mbar l/s
|
| 9 |
≤1×10 externe mbar l/s
|
|
|
Caractéristiques de soupape à diaphragme actionnée manuelle 1. le cachetage métal sur métal fournit le service gratuit de fuite du vide à la haute pression le volume 2.The interne est petit, et le canal d'écoulement peut être complètement purgé 3.Fully a enveloppé la conception de siège de valve, avec l'anti expansion supérieure et l'anti capacité de pollution × 10-9 DST cm3/s du taux <1 de fuite de l'essai 6.Helium |
Description modèle
| 6L | LA TW | 4 | MR4 | siège de valve | Processus de nettoyage | ||
| matériel de corps | LA TW : joint du tube SWL de pouce | 4:1/4 » | Type de débouché | Taille de débouché | poignée | PCTFE | Standard (BA de catégorie) |
| 6L : 316L SOLIDES SOLUBLES | M. : Joint du fil masculin MCR | 6:3/8 » | Mêmes que l'entrée | C : Normalement fermé pneumatique | : PFA | O2 : Nettoyage de l'oxygène | |
| 6LV : VARIÉTÉ 316L | Franc : Joint du fil femelle MCR | O : Normalement ouvert pneumatique | PE : Pureté ultra grande (catégorie de PE) | ||||
| 6LW : 316L VIM-VAR | TF : joint de pouce OD | ||||||
| Fns : Femelle de TNP | |||||||
FAQ
Q. Êtes-vous fabricant ?
A. Oui, nous sommes fabricant.
Q.What est délai d'exécution ?
A.3-5days. 7-10 jours pour 100pcs
Q. Comment est-ce que je passe commande ?
A.You peut le commander d'Alibaba directement ou nous envoyer une enquête. Nous vous répondrons d'ici 24 heures
Q. Avez-vous des certificats ?
A. Nous avons le certificat de la CE.
