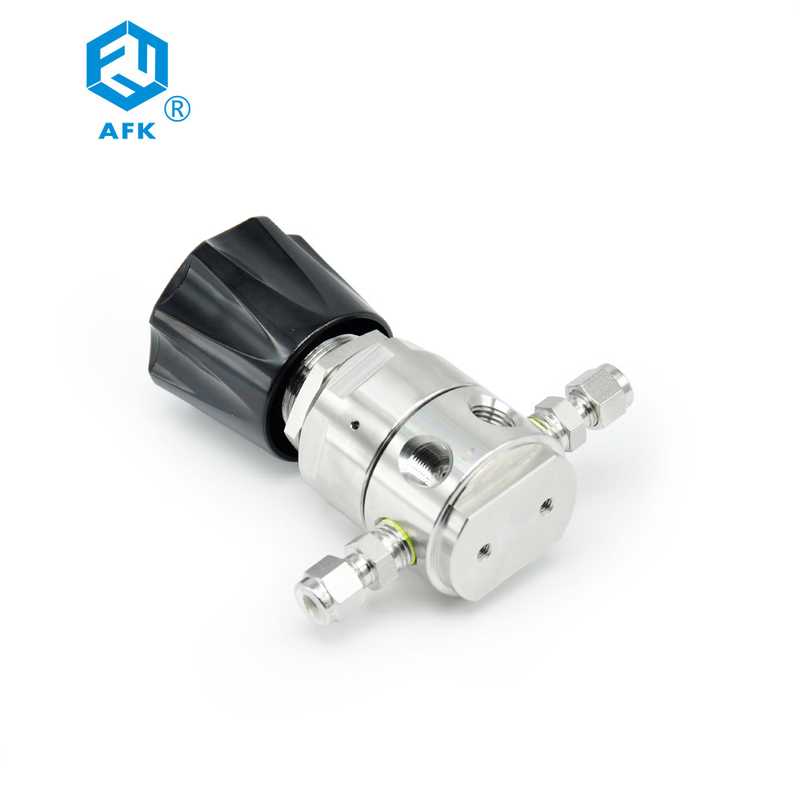

Valve ondulée de régulateur de pression de gaz d'instruments de mesure de pression de diaphragme
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xService après-vente fourni | Appui en ligne | Condition | Nouveau |
---|---|---|---|
POIDS | 0.9kg | Dimension (L*W*H) | Customerized |
Matériel | Acier inoxydable, 316 | Garantie | 1 an |
Application | Équipement d'industrie | Couleur | Argent |
Nom de produit | Valve de régulateur de pression de gaz d'instruments de mesure de pression | Max Inlet Pressure | 500,3000psi |
Pression de débouché | 0~25,0~50,0~100,0~250,0~500psi | Cv | 0,08CV |
Surligner | Instruments de mesure de pression SS316,instruments de mesure de pression à membrane ondulée,vanne de régulation de pression de gaz 0.08CV |
Description de produit de valve de régulateur de pression de gaz d'instruments de mesure de pression
Caractéristiques de valve de régulateur de pression de gaz d'instruments de mesure de pression
Structure en une seule étape de diaphragme
Conception ondulée de diaphragme pour excellent
la vie de sensibilité et de cycle
Approprié aux gaz corrosifs et toxiques
élément filtrant de 20 μm installé à l'admission
Les options d'environnement de l'oxygène sont disponibles
1 | Conception en une seule étape | Des réducteurs de pression en une seule étape sont conçus pour ramener la pression des gaz à haute pression à une pression inférieure et plus utilisable dans un pas à pas. |
2 | Connecteurs d'admission et de débouché | Le réducteur de pression inclura typiquement un connecteur d'admission pour la connexion à une source à haute pression de gaz et un connecteur de débouché pour la connexion à un gazoduc à basse pression. |
3 | Pression d'admission maximum | La pression d'admission maximum du réducteur de pression est 600psi, que des moyens il peuvent être employé avec des sources à haute pression de gaz jusqu'à cette limite. |
4 | Gamme de pression de débouché | La gamme de pression de débouché du réducteur de pression est jusqu'à 100psi, que des moyens il peuvent être employé pour régler la pression des gaz vers le bas à ce niveau. |
5 | Ajustement de pression | Le réducteur de pression inclura typiquement un bouton ou une vis d'ajustement de pression qui permettent à l'utilisateur d'ajuster la pression de débouché sur le niveau désiré. |
6 | De grande précision | Le réducteur de pression peut fournir à un niveau élevé d'exactitude dans la régulation de pression, typiquement une tolérance +/- de 5%. |
7 | Dimension compacte | Le réducteur de pression est en général compact dans la taille, le rendant facile à installer et transporter. |
8 | Construction durable | Le réducteur de pression est typiquement fait de matériaux durables, tels que l'acier inoxydable en laiton ou, qui peut résister à des hautes pressions et résister à la corrosion. |
9 | Caractéristiques de sécurité | Le reducerwill de pression incluent typiquement des caractéristiques de sécurité telles qu'une valve de décompression, qui s'ouvre automatiquement si la pression dépasse un certain niveau, et un indicateur de pression, qui permet à l'utilisateur de surveiller les niveaux de pression. |
De façon générale, un réducteur de pression en une seule étape avec l'admission et des connecteurs de débouché est un outil fiable et rentable pour régler la pression des gaz à haute pression vers le bas à un niveau plus utilisable et plus sûr. La dimension compacte, les de grande précision, et construction durable le rendent approprié à un large éventail d'applications industrielles et de laboratoire où le contrôle de la pression précis est exigé.
Paramètres spécifiques de l'admission et du débouché en une seule étape de réducteur de pression avec de la pression d'admission maximum de connecteur 600psi, pression 100psi de débouché
1 | Pression d'admission maximum | 600psi |
2 | Pression maximum de débouché | 100psi |
3 | Gamme d'ajustement de pression | Le réducteur de pression inclura typiquement un bouton ou une vis d'ajustement de pression qui permettent à l'utilisateur d'ajuster la pression de débouché dans la marge de 0-100psi. |
4 | Connecteurs d'admission et de débouché | Le réducteur de pression inclura typiquement un connecteur d'admission pour la connexion à une source à haute pression de gaz, et un connecteur de débouché pour la connexion à un gazoduc à basse pression. Les connecteurs sont en général 1/4 pouce ou de 3/8 pouce dans la taille. |
5 | Matériel de corps | Le corps du réducteur de pression est typiquement fait d'acier inoxydable en laiton ou, qui peut résister à des hautes pressions et résister à la corrosion. |
6 | Exactitude | Le réducteur de pression peut fournir à un niveau élevé d'exactitude dans la régulation de pression, typiquement une tolérance +/- de 5%. |
7 | Débit | Le débit du réducteur de pression dépendra du modèle et de la taille spécifique, mais de la gamme typique de débits de 5 à 100 pieds cubes par heure (CFH). |
8 | Caractéristiques de sécurité | Le réducteur de pression inclura typiquement des caractéristiques de sécurité telles qu'une valve de décompression, qui s'ouvre automatiquement si la pression dépasse un certain niveau, et un indicateur de pression, qui permet l'utilisateur aux niveaux de pression de monitorthe. |
9 | Dimensions | Les dimensions du réducteur de pression dépendront du modèle et de la taille spécifiques, mais les dimensions typiques pour un modèle compact sont environ 2 pouces de diamètre et de 3-4 pouces de longueur. |
10 | Poids | Le poids du réducteur de pression dépendra du modèle et de la taille spécifiques, mais les poids typiques s'étendent de 0,5 à 1 livre. |
11 | Gamme de température de fonctionnement | Le réducteur de pression peut typiquement fonctionner dans une température ambiante de -20°C à 60°C (- 4°F à 140°F). |
12 | Configuration gauche | Le réducteur de pression peut avoir différentes configurations gauches, telles que direct ou pêché, pour adapter à différentes conditions d'installation. |
Spécifications de valve de régulateur de pression de gaz d'instruments de mesure de pression
Données techniques de valve de régulateur de pression de gaz d'instruments de mesure de pression | ||
1 | Pression maximum d'entrée | 500,3000 psig |
2 | Chaîne de pression de sortie | 0~25, 0~50, 0~100, 0~250, 0~500 psig |
3 | Pression d'essai de sécurité | 1,5 fois de pression maximum d'entrée |
4 | La température fonctionnante | -40°F~ +165°F (- 40°C~ +74°C) |
5 | Taux de fuite | 2×10-8 atmosphère cc/sec il |
6 | Valeur de cv | 0,08 |
Liste matérielle de valve de régulateur de pression de gaz d'instruments de mesure de pression | ||
1 | Corps | SS316L, laiton en laiton et nickelé (pesez : 0.9kg) |
2 | Couverture | SS316L, laiton en laiton et nickelé |
3 | Diaphragme | SS316L |
4 | Tamis | SS316L (10um) |
5 | Siège de valve | PCTFE, PTFE, Vespel |
6 | Ressort | SS316L |
7 | Noyau de valve de plongeur | SS316L |
L'information de commande du régulateur en une seule étape | ||||||||
R11 | L | B | D | F | G | 00 | 00 | P |
Article |
Corps Materia |
Trou de corps |
Admission pression |
Débouché pression |
Indicateur de pression | Taille d'admission | Taille de débouché | marque |
R11 | L : 316 | D : 3000 livres par pouce carré | F : 0-500 livres par pouce carré | G : Mesure de MPA | 00:1/4 « TNP (f) | 00 : 1/4" TNP (F) | P : Support de panneau | |
B : Laiton | B | E : 2200 livres par pouce carré | G : 0-250 livres par pouce carré | 01:1/4 « TNP (m) | 01 : 1/4" TNP (M) | N : Soupape à pointeau | ||
D | F : 500 livres par pouce carré | l : 0-100 livres par pouce carré | P : Psig/mesure de barre | 23 : CGA330 | 10:1/8 « OD | N : Soupape à pointeau | ||
G | K : 0-50 livres par pouce carré | 24 : CGA350 | 11:1/4 « OD | D : Soupape à diaphragme | ||||
J | L : 0-25 livres par pouce carré | W : Aucune mesure | 28 : CGA660 | 12:3/8 « OD | ||||
M | 28 : CGA660 | 15:6mm OD | ||||||
30 : CGA590 | 16:8mm OD | |||||||
52 : « - RHÉSUS G5/8 (F) | ||||||||
63 : W21.8-14H (F) | ||||||||
64 : W21.8-14LH (F) |
Applications
Les produits principaux vendus par technologie de Wofei sont les réducteurs industriels de pression de gaz, réducteurs de pression de semi-conducteur, régulateurs de pression, soupapes à diaphragme, beugle des valves, valves d'acier inoxydable, garnitures de tube, garnitures de magnétoscope, tuyaux d'acier inoxydables, tuyaux à haute pression, pare-flammes, clapets anti-retour, filtres de précision, instruments, alarmes de gaz, instruments analytiques, épurateurs, doseurs de gaz, valves cryogéniques, les tubulures d'approvisionnement en gaz, BSGS, CHROMATOGRAPHIE GAZEUSE (armoires spéciales de gaz) afin de poursuivre une meilleure qualité et pour fournir à des clients une technologie plus élevée et plus sûre, nous suivons strictement la norme ISO9001 dans la gestion du divers gaz a rapporté l'équipement et les accessoires.
FAQ
Q. Êtes-vous fabricant ?
A. Oui, nous sommes fabricant.
Q. Quel est délai d'exécution ?
A. 3-5days. 7-10 jours pour 100pcs
Q. Comment est-ce que je passe commande ?
A. Vous pouvez le commander d'Alibaba directement ou nous envoyer une enquête. Nous vous répondrons d'ici 24 heures
Q. Avez-vous des certificats ?
A. Nous avons le certificat de la CE.
Q. Quels matériaux avez-vous ?
L'alliage d'aluminium d'A. et passer le laiton au bichromate de potasse plaqué sont disponible. L'image montrée est de passer le laiton au bichromate de potasse plaqué. Si vous avez besoin d'autre le matériel, pls nous contactent.
Q. Quelle est pression d'admission maximum ?
A. 3000psi (au sujet de 206bar)
Q. Comment est-ce que je confirme le connnection d'admission pour le cylidner ?
A. Veuillez vérifier le type de cylindre et confirmez-le. Normalement, c'est le mâle CGA5/8 pour le cylindre chinois. L'autre adaptateur de cylidner sont également
par exemple CGA540, CGA870 disponibles etc.
Q. combien de types pour le cylindre se reliant ?
A. En bas de la manière et de la manière latérale. (vous pouvez le choisir)
Q. Quelle est garantie de produit ?
: La garantie libre est à un an du jour de la commission qualifié. S'il y a n'importe quel défaut pour nos produits dans le libre période de garantie, nous le réparerons et changerons l'ensemble de défaut pour libre.
