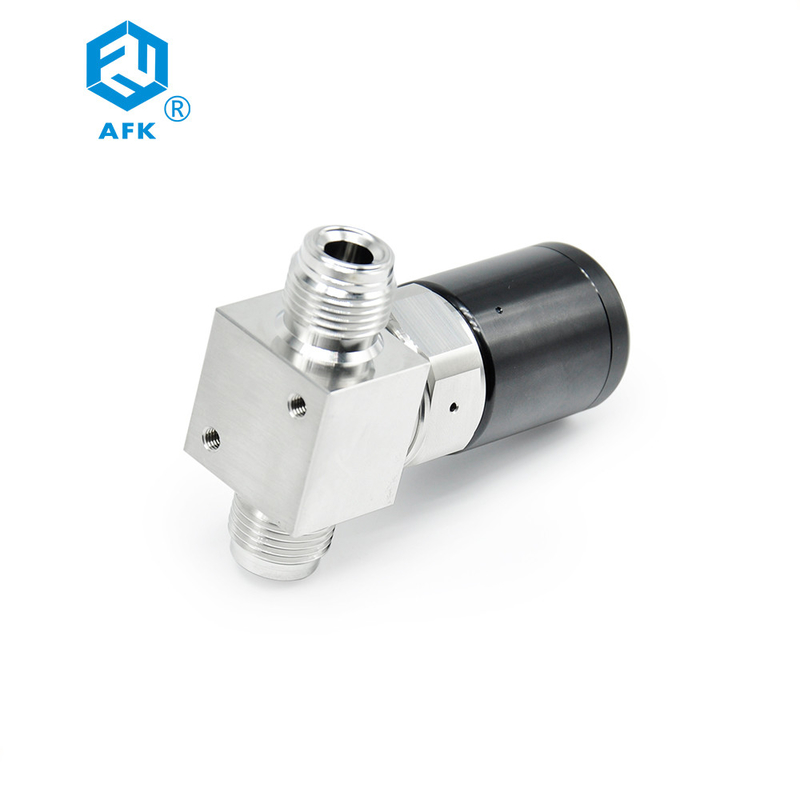

Soupape à diaphragme ultra-haute pneumatique d'acier inoxydable de PE de la pureté 316 de soupape à diaphragme de magnétoscope
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | Acier inoxydable | Médias | gaz |
|---|---|---|---|
| Puissance | Pneumatique | Pression | Haute pression |
| Structure | boule | La température des médias | haute température |
| Application | Industriel | Standard ou non standard | Norme |
| Type | Pneumatique | Matériel de corps | 316L, acier inoxydable |
| Type de connexion | Fil | Taille | 1/2 |
| Surligner | Soupape à diaphragme pneumatique de magnétoscope,Soupape à diaphragme pneumatique de pureté ultra-haute,Soupape à diaphragme d'acier inoxydable de 316 PE |
||
Description de produit
Description de produit des soupapes à diaphragme de magnétoscope
Caractéristiques des soupapes à diaphragme pneumatiques
1. le cachetage métal sur métal fournit le service gratuit de fuite du vide à la haute pression
le volume 2.The interne est petit, et le canal d'écoulement peut être complètement purgé
3.Fully a enveloppé la conception de siège de valve, avec l'anti expansion supérieure et l'anti capacité de pollution
le diaphragme d'alliage du cobalt 4.Nickel a une longévité plus élevée et une résistance à la corrosion
la rugosité 5.The standard est Ra0 vingt-cinq le μ M (BA de catégorie), ou le μ M (catégorie de l'électropolissage Ra0 treize de PE) facultatif
taux de fuite de l'essai 6.Helium < 1 × 10-9 DST cm3/s
les déclencheurs 7.Pneumatic sont disponibles
la durée de vie 8.The de la valve pneumatique peut atteindre 3 millions de fois
Données techniques des soupapes à diaphragme de gaz
| Taille gauche | 1/4", 3/8" |
| Coefficient d'écoulement (cv) | 0,27 |
| Diamètre intérieur | 0,16 po. (4,1 millimètres) |
| Pression d'utilisation maximum | barre 10 (150 psig) |
| Pression d'utilisation d'actionneur pneumatique | barre 4.2~6.2 (60~90 psig) |
| la température fonctionnante | PCTFE : - 23~65℃ (- 10~150℉) |
| PFA : - 23~150℃ (- 10~302℉) | |
|
Taux de fuite (hélium) |
Interne ≤1×10-9 mbar l/s |
| Externe ≤1×10-9 mbar l/s |
Caractéristiques de soupape à diaphragme pneumatique de magnétoscope
| Cachetage de diaphragme | Les soupapes à diaphragme pneumatiques de magnétoscope emploient un diaphragme flexible pour créer un joint entre le corps de valve et le chemin d'écoulement de fluide. Ce diaphragme peut être fait de divers matériaux, y compris le téflon, EPDM, et Viton, pour adapter à différents fluides de processus et à températures. |
| Mise en action pneumatique |
Ces valves sont commandées par un actionneur pneumatique, qui ouvre et ferme la valve en s'appliquant la pression atmosphérique au diaphragme. |
| Conception de grande pureté | Les soupapes à diaphragme pneumatiques de magnétoscope sont employées souvent dans des applications de grande pureté où la contamination doit être réduite au minimum. Elles sont conçues avec les surfaces douces, l'espace mort minimal, et les matériaux facile-à-propres. |
| Représentation étanche | Le mécanisme de cachetage de diaphragme des soupapes à diaphragme pneumatiques de magnétoscope fournit l'excellente représentation étanche, les rendant appropriées pour des applications critiques où même les petites fuites peuvent être problématiques. |
| Conception modulaire | Des soupapes à diaphragme pneumatiques de magnétoscope sont souvent conçues avec une construction modulaire, qui tient compte du remplacement facile de différents composants et d'entretien simplifié. |
| Éventail de tailles | Ces valves sont disponibles dans un large éventail de tailles, des valves à petite échelle de laboratoire à de plus grandes valves industrielles. |
| Applications souples | Des soupapes à diaphragme pneumatiques de magnétoscope peuvent être utilisées pour des ofapplications d'une variété, incluant en pharmaceutiques, biotechnologie, fabrication de semi-conducteur, nourriture et boisson, et traitement chimique. |
| Compatibilité avec des garnitures de magnétoscope | Des soupapes à diaphragme pneumatiques de magnétoscope sont conçues pour être compatibles avec les garnitures de magnétoscope, qui sont très utilisées dans des demandes de grande pureté de leur cachetage étanche et métal sur métal. |
| Bas entretien | En raison de leur conception simple et construction modulaire, soupapes à diaphragme pneumatiques de magnétoscope exigez le bas entretien et avoir une longue durée de vie. |
 |
|
|
Article | Description de partie | Matériel |
| 1 | poignée | En aluminium | |
| 2 | Déclencheur | En aluminium | |
| 3 | Tige de valve | 304 SOLIDES SOLUBLES | |
| 4 | Capot | S17400 | |
| 5 | Écrou de capot | 316 SOLIDES SOLUBLES | |
| 6 | Bouton | 316 SOLIDES SOLUBLES | |
| 7 | Diaphragme | Alliage de cobalt de nickel | |
| 8 | Siège de valve | PCTFE ou PFA | |
| 9 | Corps de valve | 316L solides solubles ou 316L variété 316L VIM-VAR |
Soupapes à diaphragme de grande pureté de table de sélection
| 6L | LA TW | 4 | M. | 4 | C | PE | |
| Matériel de corps de valve | Type d'entrée | Taille d'entrée | Type de sortie | Taille de sortie | Type de déclencheur | Siège de valve | Processus de nettoyage |
| 6L : 316L SOLIDES SOLUBLES | LA TW : Tuyau de tube de pouce soudé bout à bout | 4:1/4 » | LA TW : Tuyau de tube de pouce soudé bout à bout | 4:1/4 » | Poignée | PCTFE | Norme (niveau de BA) |
| 6LV : VARIÉTÉ 316L | M. : Montage intégral du fil masculin MCR | 6:3/8 » | M. : Montage intégral du fil masculin MCR | 6:3/8 » | C : Normalement fermé pneumatique | : PFA | O2 : Nettoyez pour l'oxygène |
| 6LVW : 316L VIM-VAR | Franc : Connecteur du fil femelle MCR | Franc : Connecteur du fil femelle MCR | O : Normalement ouvert pneumatique | PE : Pureté ultra-haute (catégorie de PE) | |||
| TF : Garnitures de tube de pouce | TF : Garnitures de tube de pouce |
FAQ
Q1 : quels genres d'acier inoxydable sont les plus utilisés généralement ?
A1. l'acier inoxydable 201 convient pour l'usage dans l'environnement sec d'explosion. Il est facile de se rouiller dans l'eau
A2. 304 environnements inoxydables, extérieurs ou humides, résistance à la corrosion forte et résistance acide.
A3. 316 acier inoxydable, molybdène se sont ajoutés, plus de résistance à la corrosion et résistance de corrosion piquetée, particulièrement appropriées à l'eau de mer et aux médias chimiques.
Q2. comment pouvons-nous garantir la qualité ?
A1 : Strictement selon la norme ISO9001, les produits ont passé
A2. Certification de CE/ROHS/EN toujours un échantillon de préproduction avant production en série ; Inspection toujours finale avant expédition ;
Q3. que pouvez-vous acheter de nous ?
A3. régulateur de pression, indicateurs de pression, garnitures de tube, vanne électromagnétique, soupape à pointeau, ect de clapet anti-retour.
Q4. Quel est le MOQ ?
A4. Tous les produits sont en stock, MOQ est les PCs 1, généralement selon les conditions des clients, aucune matière.
Q5. quels services pouvons-nous fournir ?
A1. Conditions de livraison admises : GOUSSET, CAF, EXW ;
A2. Devise admise de paiement : USD, CNY ;
A3. Type admis de paiement : T/T, L/C, Western Union ;
A4. Langue parlée : L'anglais, Chinois
Q6. Combien de temps l'expédition prendra-t-elle ?
A6. S'il est exprès, il prendra 3~7days. S'il par la mer, il prendra au sujet de 20~30days.
Q7. Si une question quand j'ai obtenu le produit, comment le résoudre ?
A7. Le produit ont la garantie et nous offrirons vous en ligne ou le support technique visuel.
